ZAZPF-16W型電動單座襯塑調節閥
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
一、ZAZPF-16W型電動單座襯塑調節閥 概述:
ZAZPF-16W型電動單座襯塑調節閥（以下簡稱電動襯塑閥）由直通單座襯塑閥和電動執行機構二♠部分組成。襯塑閥的閥內腔和閥內件襯有聚全氟乙丙烯（簡稱F46），并在上(→shàng)閥蓋內采用聚四氟乙烯波紋管密封結構。因而電動單座閥塑調節閥可廣泛應用于鹽&酸、硫酸、氫氟酸、硝酸、王水、各種強堿和強氧化劑等具有較強腐蝕性介質的調節控制。
襯塑閥具有如下一些特點：
1．耐腐蝕。閥體內腔、閥芯、閥座、閥杆均包襯2.5~3mm厚的F46，能耐酸、堿等強腐蝕介質。
2．密封性能好。上閥蓋與閥杆間采用四氟乙烯波<紋管和填料雙重密封。
3．洩漏量小。由于閥芯、閥座是軟密封，故洩漏量小
4．DN3/4以及DN40~150閥體部分為整體式結構，DN20~32閥體為分離式結構。

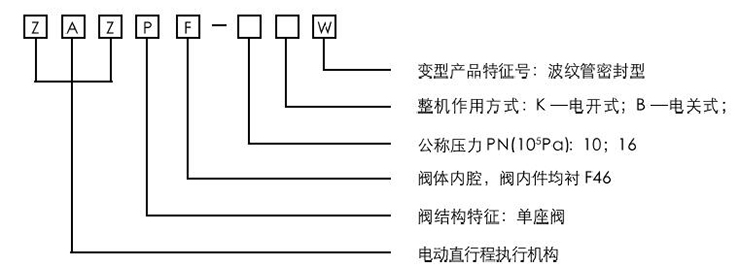

二、産品型号及其編制說明
産品型号 | ZAZPF-10W型 | ZAZPF-16W型 |
三、連接形式
連接形式 | 閥體公稱壓力 | 閥體材料 | 連接法蘭标準 |
法蘭式 | PN1.0MPa | 鑄碳鋼WCB | JB78-59 PN1.0MPa |
PN1.6MPa | 鑄碳鋼WCB | JB79-59 PN1.6MPa |
注:口徑為G3/4的襯塑閥為G3/4管螺紋連接。
四、主要技術參數
公稱通徑DN（mm） | G3/4 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||||||||
閥座直徑DN（mm） | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
額定流量系數KV | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | |
流量特性 | 直線 | 直線、等百分比 | |||||||||||||||||
公稱壓力PN（MPa） | 1.0 1.6 | ||||||||||||||||||
配用執用機構 | Ⅱ型 | ZAZ-25 | ZAZ-25 | DKZ-310R | DKZ-310R | DKZ-410R | DKZ-510R | ||||||||||||
Ⅲ型 | ZAZ-25;ZAZ-2100 | ZAZ-25;ZAZ-2100;ZKZ-310R | ZKZ-2200; ZKZ-310R | ZKZ-3300; ZKZ-310R | ZKZ-4400; ZKZ-410R | ZKZ-4500 ZKZ-450R | |||||||||||||
工作行程mm | 10 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
輸入信号 | Ⅱ型0～10mADCⅢ型4～20mADC | ||||||||||||||||||
作用方式 | 電開式（K常用）；電關式（B） | ||||||||||||||||||
工作溫度 | -30～200℃ | ||||||||||||||||||
供電電源 | 220V50～60Hz | ||||||||||||||||||
防爆等級 | 普通型、防爆型dⅡBT3 | ||||||||||||||||||
固有可調比R | 30：1 | ||||||||||||||||||
注：如配其它電動執行機構，可特殊訂貨。
五、主要技術性能指标
序号 | 項目 | 技術指标 |
1 | 基本誤差 | ±5% |
2 | 回差 | 3% |
3 | 死區 | 5% |
4 | 洩漏量 | 10-4×閥額定容量 |
5 | 額定流量系數誤差 | ±10%，當Kv≤6.3時，為±15% |
6 | 臨界流量系數Cf | 流開：0.92；流關：0.80 |
六、主要低件及常用材料

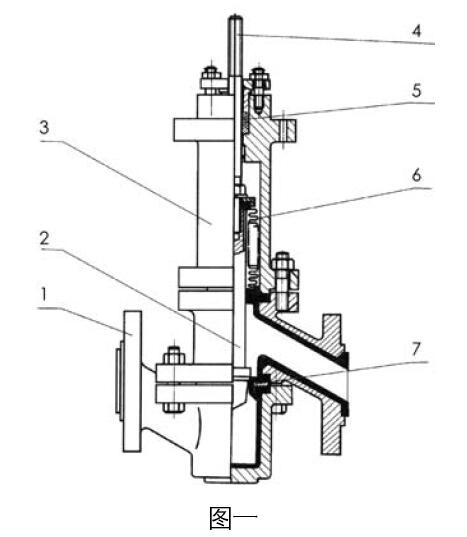

電動單座襯塑調節閥的主要低件及常用材料見圖一和下表。
序号 | 低件名稱 | 材料 |
1 | 閥體 | WCB襯F46(FEP) |
2 | 閥芯 | 2Cr13襯F46(FEP);哈氏合金;蒙乃爾合金 |
3 | 上閥蓋 | WCB襯F46(FEP) |
4 | 閥杆 | 1Cr18Ni9 |
5 | 填料 | F4(PTFE);柔性石墨 |
6 | 波紋管 | F4(PTFE) |
7 | 閥座 | 2Cr13襯F46(FEP);哈氏合金;蒙乃爾合金 |
