ZDL-41000電動調節閥
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
ZDL-41000電動調節閥 概述：
我們上海自動化儀表七廠的ZDL-41000電動&調節閥由ZDL-21000系列電動單座調節閥和ZDL-41000系列電動套筒調節閥二個系列。電動調節閥由電(di≠àn)動執行機構和我廠從美國Masoneilan公司引進的21000系列單座閥及41000系列套筒閥組成。電(di↕àn)動執行機構可分别配用從日本KOSO引進的361γ0L系列、從英國Rotork公司引進的ML系列、深圳萬訊自控有限公司與德國↓(guó)PS公司合資生産的PS系列等。
主要特點：
▲41000系列
41000系列套筒閥是在閥體內插入一個圓筒形套筒，并以套筒為導向γ，配入了一個在其內上下滑動的閥芯，套筒壁上"(shàng)開有特定流量特性的窗孔，閥芯作上下運動，使套筒窗孔的流通ε面積發生變化，從而實現調節流量的目的。
1.額定流量系數較大。
2.閥芯采用平衡結構，允許使用壓差大。
3.閥芯在套筒內運動，導向面積大，抗震性和耐磨性好。
4.在結構上将密封面和節流面分開，介質流動時對密封面的沖刷減少，從(c∑óng)而提高了使用壽命。
5.适應性強，隻需更換套筒就能滿足不同流量系數和不同流量特性的≠要求。
6.采用輔助閥芯，可達到嚴密密封。
7.易于拆卸、檢查和維修。
由直行程電動執行機構和套筒閥兩部分(↑fēn)引進産品組成。電動執行機構接受4～20mA直流控制信号，改變閥門開度，閥芯采用(∑yòng)平衡型結構，使用壓差高。
二、型号編制說明
三、主要技術性能指标
I.本産品企業标準代号:Q/YXBM772
2.規格（見表1）
▲ZDL-41000
表1
壓力等級 口徑 | 150 | 300 | 600 | 900 | 1500 | 2500 |
11/2 | ○ | ○ | ○ | — | — | — |
2 | ○ | ○ | ○ | ○ | ○ | ○ |
3 | ○ | ○ | ○ | ○ | ○ | ○ |
4 | ○ | ○ | ○ | ○ | ○ | ○ |
6×3 | ○ | ○ | — | — | — | — |
6 | ○ | ○ | ○ | ○ | ○ | ○ |
8×4 | ○ | ○ | — | — | — | — |
8 | ○ | ○ | ○ | ○ | ○ | — |
10×6 | ○ | ○ | — | — | — | — |
注: (1) 6x3表示6"閥體內裝入3"閥內件，其餘類推。
3.連接形式（見表2）
●套焊 △螺紋連接 □法蘭 " ■對焊
注:法蘭連接标準按ANSI B16.5-1981 ;套焊、螺紋連接标準按ANSI B16.11-1980;對焊連接标準按ANSI B16.25-1979。
表2
口徑（英寸） | 壓力等級ANSI Class | ||||
150 | 300 | 600 | 900/1500 | 2500 | |
11/2 | □● | □● | □△● | — | — |
2 | □● | □● | □△● | □● | □● |
3 | □■ | □■ | □■ | □■ | □■ |
4 | □■ | □■ | □■ | □■ | □■ |
6×3 | □■ | □■ | — | — | — |
6 | □■ | □■ | □■ | □■ | ■ |
8×4 | □■ | □■ | — | — | — |
8 | □■ | □■ | □■ | □■ | — |
10×6 | □■ | □■ | — | — | — |
4.固有流量特性
▲ZDL-41000

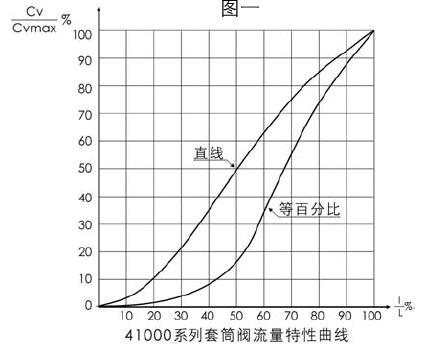

标準閥內件有二種固有流量特性:直線和等δ百分比特性，特性曲線見圖二。
低噪聲、抗氣蝕閥內件隻有直線特性。
固有可調節比R:
100: 1(标準閥內件);
50: 1(低噪聲、抗氣蝕閥內件)
5.電動執行機構主要技術參數（見表π3）
項目 | 配用電動執行機構型号 | ||
3610L 系列 | ML 系列 | PS系列 | |
輸入信号 | 4～20mA 1～5V | 4～20mA ； 24VDC 脈沖 1～5VDC DCS控制信号 | 4～20mA 2～10V |
位移速度（mm/s） | 1.7（361LSB-50） 2.0（361SC-99） | 0.9（7ML） 1.2（11ML） 4.5（16ML） | 1.0（PSL204、PSL208、PSL320） |
電源電壓 | 220V 50Hz | 380V 50/60Hz | 220v 50Hz |
環境溫度（℃） | -10～60 | -30～70 | -20～60（低于-20時裝加熱電阻） |
外殼防護等級 | IP55 | IP68 | IP55 |
防爆形式 | 普通型 | 普通型 防爆型 | 普通型 |
6.主要低件材料

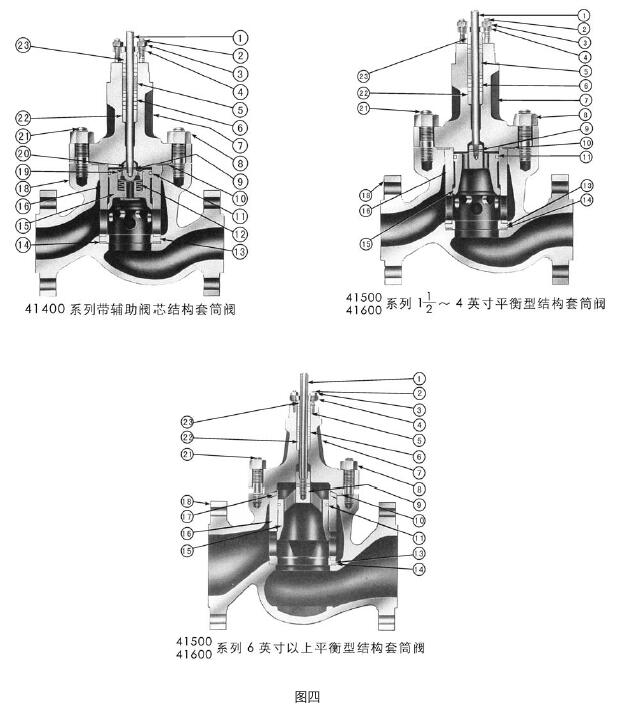

▲ZDL-41000主要低件材料（見圖四、表4）
表4
序号 | 低件名稱 | 材料 |
1 | 閥杆 | SUS304、SUS31 6、SUS630、NCF750 |
6 | 填料 | P45190"M,P"316和P"6610組合使用 |
7 | 閥蓋 | ASTM A105, ASTM A182 F11、SUS304, SUS316 |
13 | 閥座 | SUS403、SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6 |
15 | 閥座 | SUS403、SUS304, SUS316, SUS304堆焊Stellite No.6、SUS316堆焊S∞tellite No.6、SUS403堆焊Stellite No.6 |
16 | 套筒 | SUS304鍍鉻, SUS316鍍鉻, SUS304氮化、SUS304堆焊Stellite No.6、SUS316堆焊Stellite No.6 |
18 | 閥體 | SCPH2、WCB、SCPH21、WC6、SCS 13A、C F8、SCS 14A、CF8M |
22 | 導套 | 9Cr18, Stellite No.6（不鏽鋼閥體用） |
注:也可用國內同類材料。
