ZDL-21000電動調節閥
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
ZDL-21000電動調節閥 概述
ZDL系列電動調節閥由ZDL-21000系列電動單座調節閥和ZDL-41000系列電動套筒調節閥二個♣系列。
電動調節閥由電動執行機構和我廠從美(mě§i)國Masoneilan公司引進的21000系列單座閥及41000系列套筒閥組成。電動執行機構可分别配用 &↕nbsp; 從日本KOSO引進的3610L系列、從英國Rotork公司引進的ML§系列、深圳萬訊自控有限公司與德國PS公司合資生産的PS系列等。
主要特點：
▲21000系列
21000系列單座閥采用頂端導向結構，能夠提供足夠的支持，确保閥芯穩定操作。該閥通用(yòng×)性好，可适用于各種流體的過程控制。 ✘
1、具有各種閥芯，包括快速更換閥芯，低容量閥芯、軟密封閥芯、低噪聲和抗氣蝕閥芯，使用(yò§ng)面廣。
2、采用頂端導向結構，導向面積大，穩定性好。&σnbsp;
3、洩漏量小。
4、閥芯、閥座的密封面可堆焊鎢鉻钴硬質合金，提高調節閥的使用壽命
二、型号編制說明
三、主要技術性能指标
I.本産品企業标準代号:Q/YXBM772
2.規格（見表1）
▲ZDL-21000
表1
壓力等級 口徑 | 150 | 300 | 600 | 900 | 1500 | 2500 |
3/4 | ○ | ○ | ○ | — | — | — |
11/2 | ○ | ○ | ○ | ○ | ○ | ○ |
2 | ○ | ○ | ○ | ○ | ○ | ○ |
3 | ○ | ○ | ○ | ○ | ○ | ○ |
4 | ○ | ○ | ○ | ○ | ○ | ○ |
6 | ○ | ○ | ○ | ○ | ○ | ○ |
3.連接形式（見表2）
●套焊 △螺紋連接 □法蘭 Ω ■對焊
注:法蘭連接标準按ANSI B16.5-1981 ;套焊、螺紋連接标準按ANSI B16.11-19•80;對焊連接标準按ANSI B16.25-1979。
▲ZDL-21000
表2
口徑（英寸） | 壓力等級ANSI Class | ||||
150 | 300 | 600 | 900/1500 | 2500 | |
3/4 | □● | □● | □△● | — | — |
11/2 | □● | □● | □△● | □● | □● |
2 | □● | □● | □△● | □● | ● |
3 | □■ | □■ | □■ | □■ | ■ |
4 | □■ | □■ | □■ | □■ | ■ |
6 | □■ | □■ | □■ | □■ | ■ |
4.固有流量特性
▲ZDL-21000

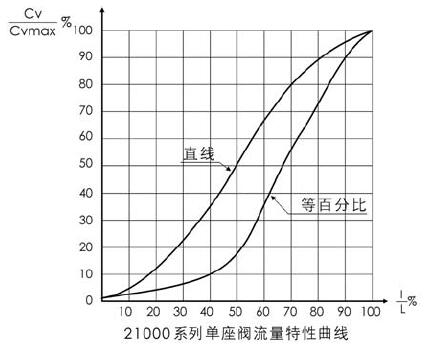

仿形輪廓閥芯、軟密封閥芯有二種固有流量特性：直線和等百分比特性，特性曲線見(ji∏àn)圖一。低噪聲、抗氣蝕閥芯隻有直線特性。
固有可調比R 50:1
5.電動執行機構主要技術參數（見表3）
表3
項目 | 配用電動執行機構型号 | ||
3610L 系列 | ML 系列 | PS系列 | |
輸入信号 | 4～20mA 1～5V | 4～20mA ； 24VDC 脈沖 1～5VDC DCS控制信号 | 4～20mA 2～10V |
位移速度（mm/s） | 1.7（361LSB-50） 2.0（361SC-99） | 0.9（7ML） 1.2（11ML） 4.5（16ML） | 1.0（PSL204、PSL208、PSL320） |
電源電壓 | 220V 50Hz | 380V 50/60Hz | 220v 50Hz |
環境溫度（℃） | -10～60 | -30～70 | -20～60（低于-20時裝加熱電阻） |
外殼防護等級 | IP55 | IP68 | IP55 |
防爆形式 | 普通型 | 普通型 防爆型 | 普通型 |
6.主要低件材料
▲ZDL-21000主要低件材料（見圖三、表4）
表4
序号 | 低件名稱 | 材料 | |
1 | 閥杆 | SUS304、SUS31 6、SUS630、NCF750 | |
6 | 填料 | P45190"M,P"316和P"6610組合使用 | |
8 | 閥蓋 | ASTM A105, ASTM A182 F11、SUS304, SUS316 | |
12 | 導套 | 9Cr18, Stellite No.6 | |
13 | 套筒（快拆式閥內件用） | ANSI Class 150-1500 | SUS304、SUS316, SUS630 |
ANSI Class 2500 | SUS304, SUS316, SUS630, SUS304鍍鉻、SUS316鍍鉻、SUS630鍍鉻、SUS304氮↕化、SUS316氮化、SUS304或SUS316堆焊Stellite No.6 | ||
14 | 閥座 | SUS403、SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6 | |
16 | 閥芯 | SUS403, SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6, SUS304或SUS316輪廓堆焊Stelliλte No.6, SUS304或SUS316嵌四氟乙烯 | |
18 | 閥體 | SCPH2、WCB、SCPH21、WC6、SCS 13A、C F8、SCS 14A、CF8M | |
注:也可用國內同類材料。
圖三
