一、35-35212氣動偏心旋轉調節閥 概述
35-35212系列氣動核級旋轉調節閥是由氣動執行機構和偏心旋轉閥二部分組成。氣動執行•機構有兩種形式,35型彈簧複位的滾筒膜片執行機構(簡稱滾筒膜片執行機構).70型雙向作用(yò™ng)的活塞執行機構（簡稱活塞執行機構）。偏心旋轉的結©構比較新穎,閥體近似一個圓筒形,閥芯球面的中心與閥軸旋轉中心之間設計了一個÷(gè)偏心距,當閥軸帶動閥芯旋轉時,閥芯球面相對閥體中心作偏心旋轉,閥芯的↑柔臂發生彈性變形,使閥芯球面與閥座緊密貼合,達到可靠密封,所以該閥又稱凸輪撓曲閥.本産±品科替代美國Masoneilan的産品.
主要特點:
1、密封性好。
2、有較大的額定流量系數。
3、兩種流向動态穩定性高。
4、适用溫度範圍廣。
5、結構緊湊，重量輕，且易于安裝。
6、閥體流路簡單，适用于粘度較大和含有顆粒的介質。

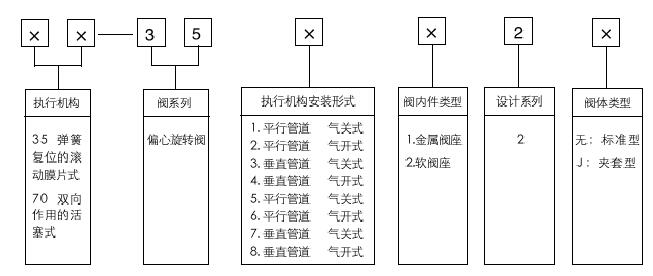

二、型号編制說明

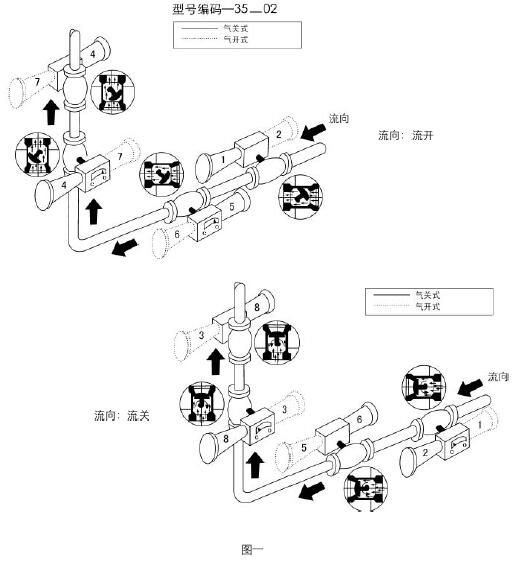

執行機構安裝形式：
注：1.70型雙作用活塞執行機構隻能在2、4、6、8位置，活塞杆縮回時(φshí)閥關閉，可以是氣開，也可氣關。
2.上面的圖示是推薦的常用方式，其他位置與廠商協調。
3.上述圖示中實際所示的執行機構安裝方式是較好的。
4.除非合同上有特殊規定，空氣過濾減壓器和其他附件的安裝方位，均适用于安裝在水(sh≤uǐ)平管道上。
5.作用方式、安裝位置在現場可以變換，不需要增加低件。
6.操作效果根據配置的不同可以變化。
7.上述圖示不能反映出閥體與執行機構之間(j←iān)的所有組配，但對于您的選用已足夠了。
三、主要技術參數
1. 本産品企業标準代号：Q/YXBM637
2. 規格
口徑(英寸) | 1 | 1 1/2 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | ||
标準型 | 壓 力 等 級 | 150 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | -- | ||
夾套型 | 150 | ○ | ○ | ○ | ○ | ○ | ○ | -- | -- | -- | -- | |
300 | ○ | ○ | ○ | ○ | ○ | ○ | -- | -- | -- | -- | ||
3. 連接型式
法蘭标準按ANSI B16.6-1981
标準型
口徑（英寸） | 壓力等級ANSI Class | ||
150 | 300 | 600 | |
1~2 | ●□ | ●□ | ● |
3~6 | ●□ | ●□ | ● |
8~12 | ● | ● | ● |
14 | □ | □ | - |
● 對夾式連接（推薦産品） □法蘭連接
注：如用戶需用ANSI Class600、1”~6”法蘭連接，請與制造廠(chǎng>)聯系。
夾套型
口徑（英寸） | 壓力等級ANSI Class | 與夾套連接型式、規格 | |
150 | 300 | ||
1×21／2 | ● | ● | 螺紋式1/2NPT |
11／2×3 | ● | ● | 螺紋式1/2NPT |
2×3 | □ | □ | 法蘭式3/4ANSI Class150 |
3×5 | □ | □ | 法蘭式3/4ANSI Class150 |
4×6 | □ | □ | 法蘭式3/4ANSI Class150 |
6×8 | □ | □ | 法蘭式3/4ANSI Class150 |
● 對夾式連接（推薦産品） □法蘭連接
注：(1)夾套型口徑中前面數字為閥門口徑，後面數字為與管道(d≥ào)連接的法蘭規格。
（2）與夾套的連接形式和尺寸可按用戶要求制造。
4.溫度範圍、洩露等級
口徑（英寸） | 壓力等級ANSI Class | 閥座類型 | 溫度範圍（℃） | 洩露等級 ANSI B16.104 Class | |
很低 | 很高 | ||||
1~12
| 150~600 | 金屬 | -195 | 400 | IV |
150~600 | 軟閥座 | -73 | 204 | VI | |
14 | 150~300 | 金屬 | -195 | 400 | IV |
5.額定流量系數Cv
口徑（英寸） | Cv全量 | Cv減量 | ||
60% | 40% | 20% | ||
1 | 14 | 8.4 | 5.6 | 2.8 |
11／2 | 30 | 18 | 12 | 6.0 |
2 | 50 | 30 | 20 | 10 |
3 | 135 | 81 | 54 | - |
4 | 230 | 138 | 92 | - |
6 | 500 | 300 | 200 | - |
8 | 850 | 510 | 340 | - |
10 | 1300 | 780 | 520 | - |
12 | 1750 | 1050 | 700 | - |
14 | 2350* | 1410* | 940* | - |
注：*隻有金屬閥座。
6.臨界流量系數Cf
額定流量系數 | 流關 | 流開 |
全量 | 0.68 | 0.85 |
減量 | 0.70 | 0.88 |

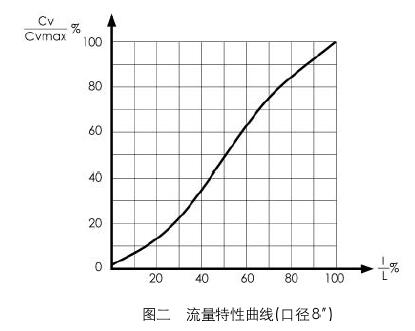

7.固有流量特性
氣動偏心旋轉調節閥
固有流量特性：直線特性
固有可調比R 100:1

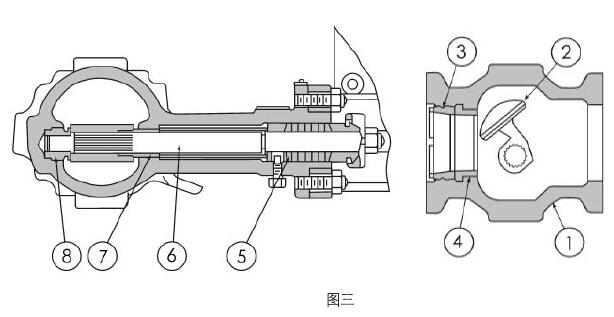

8.主要低件材料
序号 | 低件名稱 | 材料 | |||
1 | 閥體 | WCB、SCPH2 | CF8、SCS13A | CF8M、SCS14A | |
2 | 閥芯 | SCS13A、SCS13A堆焊Stellite No.6、SCS14A、SCS14A焊Stellit★e No.6 | SCS14A、SCS14A焊Stellite No.6 | ||
3 | 壓圈螺母 | SUS304、SUS316 | SUS316 | ||
4 | 閥座 | 金屬密封 | SUS304、SUS304堆焊Stellite No.6、SUS316、SUS316堆焊Stellite No.6 | SUS316、SUS316堆焊Stellite No.6 | |
軟密封 | SUS304或SUS316嵌PTFE | SUS316嵌PTFE | |||
5 | 填料 | P#4519M | |||
6 | 閥杆 | SUS304氮化、SUS316氮化、SUS630 | SUS316 | ||
7、8 | 導套 | 9Cr18、SUS440B | SUS316堆焊Stellite No.6 | ||
注：也可用國內同類材料
