功率表

質量穩定：實行全過程質量監控，細緻入微，全方位檢測！

真品保證：正品保障，防僞标志

交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

功率表特性：

精度：1.5級

環境溫度範圍：-25℃- +55℃

外殼防護：按IP42/52

耐振動：0.7g

儀表标度尺：白色底黑色刻度如需設定值可劃紅線。

可以定作負功率 10-20%刻度

額定頻率：50Hz;60Hz

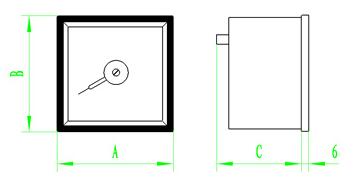

儀表安裝：用四個對角支架固定

功率表産品分類：

三相功率表測量範圍

額定電流（經次級電流為5A之電流互感器接入）A	測量範圍	額定電壓V
		直接接入			經電壓互感器接入（次級電壓為100V）
		100	220	380	380	3K	6K	10K	15K	35K	110K	220K	380K
5	KW	0.8	2	3	3	25	50	80	120	300	1	2	3
7.5		1.2	3	5	5	40	80	120	200	500	1.5	3	5
10		1.5	4	6	6	50	100	150	250	600	2	4	6
15		2.5	6	10	10	80	150	250	400	1	3	6	10
20		3	8	12	12	100	200	300	500	1.2	4	8	12
30		5	12	20	20	150	300	500	800	2	6	12	20
40		6	15	25	25	200	400	600	1	2.5	8	15	25
50		8	20	30	30	250	500	800	1.2	3	10	20	30
75		12	30	50	50	400	800	1.2	2	5	15	30	50
100		15	40	60	60	500	1	1.5	2.5	6	20	40	60
150		25	60	100	100	800	1.5	2.5	4	10	30	60	100
200		30	80	120	120	1	2	3	5	12	40	80	120
300		50	120	200	200	1.5	3	5	8	20	60	120	200
400		60	150	250	250	2	4	6	10	25	80	150	250
600		100	250	400	400	3	6	10	15	40	120	250	400
750		120	300	500	500	4	8	12	20	50	150	300	500
800		120	300	500	500	4	8	12	20	50	150	300	500
1K		150	400	600	600	5	10	15	25	60	200	400	600
1.5K		250	600	1	1	8	15	25	40	100	300	600	1000
2K		300	800	1.2	1.2	10	20	30	50	120	400	800	1200
3K		500	1.2	2	2	15	30	50	80	200	600	1200	2000
4K		600	1.5	2.5	2.5	20	40	60	100	250	800	1500	2500
5K		800	2	3	3	25	50	80	120	300	1000	2000	3000
6K	MW	1	2.5	4	4	30	60	100	150	400	1200	2500	4000
7.5K		1.2	3	5	5	40	80	120	200	500	1500	3000	5000
10K		1.5	4	6	6	50	100	150	250	600	2000	3500	6000

三相無功功率表測量範圍

額定電流（經次級電流為5A之電流互感器接入）A	測量範圍	額定電壓V
		直接接入			經電壓互感器接入（次級電壓為100V）
		100	220	380	380	3K	6K	10K	15K	35K	110K	220K	380K
5	Kvar	0.6	1.5	2.5	2.5	20	40	60	100	250	800	1.5	2.5
7.5		1	2.5	4	4	30	60	100	150	400	1.2	2.5	4
10		2	3	5	5	40	80	120	200	500	1.5	3	5
15		2.5	4	8	8	50	120	200	300	800	2.5	5	8
20		4	6	10	10	80	150	250	400	1	3	6	10
30		5	10	15	15	120	250	400	600	1.5	5	10	15
40		6	12	20	20	150	300	500	800	2	6	12	20
50		10	15	25	25	200	400	600	1	2.5	8	15	25
75		12	25	40	40	300	600	1	1.5	4	12	25	40
100		20	30	50	50	400	800	1.2	2	5	15	30	50
150		25	50	80	80	600	1.2	2	3	8	25	50	80
200		30	60	100	100	800	1.5	2.5	4	10	30	60	100
300		40	100	150	150	1.2	2.5	4	6	15	50	100	150
400		50	120	200	200	1.5	3	5	8	20	60	120	200
600		60	200	300	300	2.5	5	8	12	30	100	200	300
750		100	250	400	400	3	6	10	15	40	120	250	400
800		100	250	400	400	3	6	10	15	40	120	250	400
1K		120	300	500	500	4	8	12	20	50	150	300	500
1.5K		200	500	800	800	6	12	20	30	80	250	500	800
2K		250	600	1	1	8	15	25	40	100	300	600	1000
3K		400	1	1.5	1.5	12	25	40	60	150	500	1000	1500
4K		500	1.2	2	2	15	30	50	80	200	600	1200	2000
5K		600	1.5	2.5	2.5	20	40	60	100	250	800	1500	2500
6K	Mvar	800	2	3	3	25	50	80	120	300	1000	2000	3000
7.5K		1	2.5	4	4	30	60	100	150	400	1200	2500	4000
10K		1.2	3	5	5	40	80	120	200	500	1500	3000	5000

單相功率表測量範圍

儀表串聯線路接通方式	額定電流（A）	測量上限	儀表并聯線路的接通方式
			額定電壓V
			直接接通			經電壓互感器接入（次級電壓為100V）
			100	220	380	380	500	3K	6K	10K	15K	35K	110K	220K	380K
經電流互感器接通（次級電流為5A）	5	KW
	7.5
	10		0..75	1.5	2.5	2.5	3	20	40	75	100	250	800	1.5	2.5
	15		1	2	3	3	5	30	60	100	150	300	1	2	3
	20		1.5	3	5	5	7.5	40	80	150	200	500	1.5	3	5
	30		2	4	7.5	7.5	10	60	120	200	300	600	2	4	7.5
	40		3	6	10	10	15	80	180	300	400	1	3	6	10
	50		4	7.5	12	12	20	120	200	400	600	1.2	4	8	12
	75		5	10	15	15	25	150	300	500	750	1.5	5	10	15
	100		7.5	15	25	25	30	200	400	750	1	2.5	8	15	25
	150		10	20	30	30	50	300	600	1	1.5	3	10	20	30
	200		15	30	50	50	75	400	800	1.5	2	5	15	30	50
	300		20	40	75	75	100	600	1.2	2	3	6	20	40	75
	400		30	60	100	100	150	800	1.5	3	4	10	30	60	100
	600		40	80	150	150	200	1.2	2	4	6	12	40	80	150
	750		60	120	200	200	300	1.5	3	6	8	20	60	120	200
	800		75	150	250	250	300	2	4	7.5	10	25	80	150	250
	1K		100	200	300	300	500	3	6	10	15	30	100	200	300
	1.5K		150	300	500	500	750	4	8	15	20	50	150	300	500
	2K		200	400	750	750	1	6	12	20	30	60	200	400	750
	3K		300	600	1	1	1.5	8	15	30	40	100	300	600	1000
	4K		400	800	1.2	1.2	2	12	20	40	60	120	400	800	1200
	5K		500	1	1.5	1.5	2.5	15	30	50	75	150	500	1000	1500
	6K		600	1.2	2	2	3	15	30	60	80	200	600	1200	2000
	7.5K		750	1.5	2.5	2.5	3	20	40	75	100	250	800	1500	2500
	10K	MW	1	2	3	3	5	30	60	100	150	300	1000	2000	3000

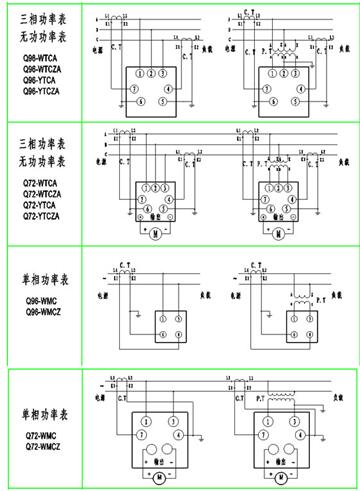

接線圖
