MYJ-1型靜态數字電阻應變測試儀
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
MYJ-1型靜态數字電阻應變測試儀概述
MYJ-1型靜态數字電阻應變測試儀是測試結構α或材料受力後的應變采集、存儲與分析的測試儀，它接配電阻應變計和各種電阻應變式傳感器，可以測量"應變(應力)、拉壓力、壓強、扭矩、位移、傾角、溫度等物理參數的變化量，是我公£司專門為機械，土建、水利、車輛、船舶、橋→梁、鐵道、交通等專業的科研機構、工(gōngφ)礦企事業和大中專高等院校在科研、設計、教學、生産和施工中，進行靜(δjìng)态應變測試的一種性價比好的新型精密測試儀，也是我公司的£(de)高新産品之一。
測試儀特點：
1.1測試儀在設計中，采用了單片機技術、每通道獨立的超低噪聲和(↕hé)可編程的ADC、液晶屏和大規模集成電路，外觀也采用了人(r£én)性化設計，視域尺寸為114mm*64mm的液晶屏可以多信息顯示應變測量數據和相( xiàng)關的測量狀态，采用可靠的以太網用以連接測試儀和計算機Ω進行程序的實時傳輸，并用以擴展多機通(tōng≠)訊，還帶有RS232或RS485通訊接口，可以和計算機進行數據通訊等功能(né✘ng)。
1.2測試儀本身，帶有12個測點，很(↕hěn)多可擴展到8組96個測點。為減小各通道切換過程中接觸電阻變化(huà®)影響，特别采用每通道獨立ADC設計，可獨自對每個測點進行自動預÷調平衡、靈敏系數等參數設置。
1.3測試儀各測點的應變電橋，可獨自任意組成1/4橋、半橋和全橋連接等幾種方式。
1.4測試儀經過上述精心設計和嚴格的制(z♠hì)造工藝，從而使産品具有準确、穩定、可靠，且可人工(gō★ng)測讀，又可自動測試的雙重操作特點，從而使性價比更高，是(shì™)值得廣大用戶 選的高新産品之一。
1.5關鍵詞：分組——12通道為一組，一台測試儀很(h↕ěn)多可擴展至8組96通道即96個測點，每台測試儀用↓各自的以太網口通過外部HUB互相連接組網擴展；通道——♥每組中的獨立采集數據通道，即測點。
MYJ-1型靜态數字電阻應變測試儀工作原理

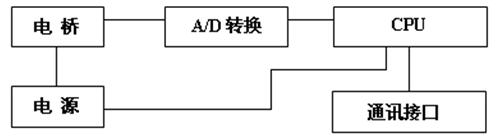

2.1 MYJ-1型靜态數字電阻應變測試儀的電路原理方框圖參見(jiàn↓)圖（1）所示：
(圖1) 數字電阻應變測試儀的電路原理方框圖

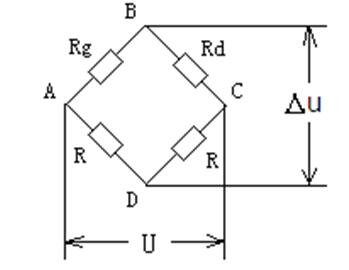

2.2 電橋工作原理參見圖（2）所示：
圖中：Rg—測量電阻應變計；
Rd—補償電阻應變計；
R—內橋電阻，一般為120Ω；
A、C為供橋電壓U；
B、D為輸出電壓Δu。
（圖2）電阻應變電橋的工作原理圖
電阻應變計的電阻效應，可(kě↑)用公式R=ρL/F（即應變計電阻R與金屬絲材長度L和電阻率ρ成正✘比，與它的截面面積F成反比）。對某試件進行應變（應力）測試時，當試件受到外力作∏用時随之産生變形，應變計的電阻值将會産生一微小的增γ量△R變化，此時電阻應變計的單位電阻增量△R/R與應變量△L/L在線性範圍÷內成正比例關系，可用電阻應變計靈敏系數K值，可由（1）式©表示：
ΔR ΔL &nb£sp; ΔR
K= —— / —— = —— / ε &n→bsp; （1）
R&¥nbsp; L ÷R
當進行電阻應變測試時，由于測量應變計的電(¶diàn)阻值随被測試件受力産生應變變化，從而使電橋失去平衡，其輸出電壓Δu如（2）式所示：
® 1 ΔR 1
Δu = —— U —— = ——KεU & nbsp; （2）
4 R € 4
同理，如在全橋時，根據應變電橋的橋臂加減特性，其輸出電壓Δu可(δkě)得出與4個橋臂電阻變化的相關關系如（3）式所示：
U K ★
Δu = —— （ε1-ε2+ε3-ε4） &nb sp; （3）
4
2.3 測量原理
2.3.1對于1/4橋電路，根據上述應變電橋工作原理，當R=120Ω→，U=2V，K=2.00時，如（4）式所示：
ε 4Δu
&nbsπp;ε=———— &nbs•p; （4）
&n∑bsp; KU
式中： U — 供橋電壓（V）；
Δu — 輸出電壓；
K — 電阻應變計靈敏系數；
ε— 被測實際應變量（με）。
2.3.2同理，對于半橋電路，如（5）式所示：
&nπbsp; &nbs$p; 2Δu
&n"bsp; ε=———— &nbs≠p; ¶（5）
± KU
式中： U — 供橋電壓（V）；
Δu — 輸出電壓；
K — 電阻應變計靈敏系數；
ε— 被測實際應變量（με）。
2.3.3同理，對于全橋電路，如（6）式所示：
&n×bsp; Δu
&nbs✘p;ε=————   （6）
&nb¥sp; KU
式中： U — 供橋電壓（V）；
Δu — 輸出電壓；
K — 電阻應變計靈敏系數；
ε— 被測實際應變量（με）。
3 主要技術指标
3.1 應變測量範圍：±1 ~ ±20000με(應變模式)
±1 ~ ±30000με(工程模式)；
3.2 很高分辨率：±1με；
3.3 準确度級别: 0.1級 ；
3.3.1示值誤差：≤±（0.1% red ± 3με）；
3.3.2靈敏系數（K）示值誤差：≤±0.1%（FS） ；
3.3.3穩定度:
3.3.3.1 低點漂移: ≤±3με/4h ；
3.3.3.2 示值穩定性: ≤±0.1%/4h ；
3.4 靈敏系數：K=1.00～2.99（各通道可任意設定）；
3.5 可測量點數：1 ~ 12點 ，很多可連接8組共96測點；
3.6 供橋電壓：2V（DC）；
3.7 适用電阻應變計電阻值：60 ~ 1000÷Ω ；
3.8 自動平衡範圍：±15000με（當電阻應變計阻值R=12"0Ω,K=2.00時的±1.5%）；
3.9 可接電橋方式：1/4橋、半橋和全橋三種（各通道可任意組成不同接橋方式）；
3.10 采集速率： 1Hz（全部連接通道） ；
3.11 電源：AC 220 V (±10%)，50 Hz (±2%) / DC 5.0V；功率：10W；
3.12 外形尺寸：330 mm（長）×228 mm（寬）×105 mm（高）；
3.13 自重：約50N ；
3.14 擴展方式：以太網絡（光纖可選）；
3.15 可選配計算機接口（RS232或RS485）；
備注：本産品，參照現行“中華人民共和國國家計™(jì)量檢定規程”JJG 623-2005《電阻應變儀》的技術指标進行檢定，應變指标在應變計電阻值R↓=120Ω，靈敏系數K=2.00，供橋電壓U=2V（DC）狀态下進行>(xíng)。
4 測試儀組成

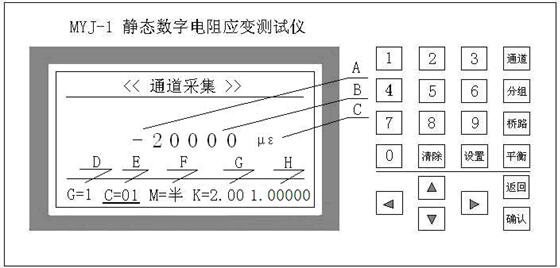

4.1 前面闆（圖3
（圖3）測試儀前面闆圖
4.1.1 液晶屏顯示窗(視域尺寸為114mm*64mm∑)：
A—測試應變量數值的符号位；
B—測試應變量數值；
C—單位；
D—分組号；
E—通道号；
F—橋路方式；
G—靈敏系數；
H—綜合修正系數；
在設定狀态時，屏幕顯示設定功能标題欄或相應的參數設置。
4.1.2 按鍵部分（參見表1）： &nb'sp;
表1 各按鍵在設定與非♥設定狀态功能表
| 按鍵 | 設定狀态 | 非設定狀态 |
| 0 — 9 | 數字鍵：可直接切換測量通道或分組号。 | |
| 通道 | 通道鍵：配合數字鍵可在第1通道至第12通道間(ji®ān)任意切換并進行測試。 | |
| 分組 | 分組鍵：配合數字鍵可在第1分組至第8分組間任意切換并進行測試。 | |
| 橋路 | 橋路切換鍵：可根據需要分别切換成1/4橋、半橋和全橋三種。 | |
| 平衡 | 平衡鍵：可根據需要對各通道分别進行平衡或在分組狀 态下同樣進行上述操作，可對12個通(tōn®g)道同時進行平衡。 | |
| 清除 | 清除鍵：在設定參數有錯誤需要糾正時可清除已輸入的數字。 | |
| 設置 | 設置鍵：進入設定狀态時， 可設定技術參數。 | |
| 上、下、左、右 | 方向鍵：用于同級菜單的移位選擇；在設定技術參數時用 (yòng)于改變參數值。 | 選擇鍵：在通道采集畫面中可選擇當前選項并可在當前選項中選定分組号、通道号或參數值。 |
| 确認 | 确認鍵：在設定技術參數時，用于确認并保存改變的參數值。 | 确認鍵：用于選擇通道或分組界面狀态下确認。 |
| 返回 | 返回鍵：用于退回上級菜單。 | 返回鍵：用于選擇通道或分組界面。 |

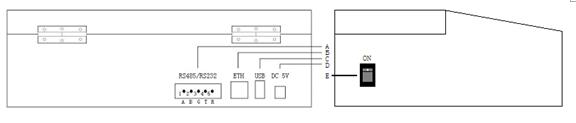

4.2 後面闆和側面闆（圖4）
圖4）後面闆和側面闆圖
A—RS485/RS232通信接口；
用于RS485通信：1端為A，2端為B；
用于RS232通信：3 端接地，4 端為發送端TXD， 5 端為接收端RX∞D
（注：兩種通信接口隻能任選一種）。
串口通信格式和相關通信命令列表見附錄A。
B—以太網口；
C—USB口(可選)；
D—直流電源(DC 5V)；
E—電源開關；

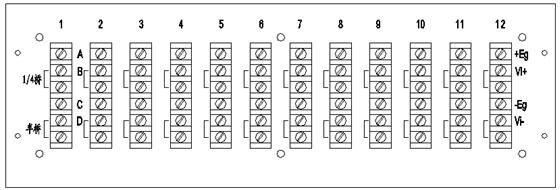

4.3上面闆（圖5）
