77-31200氣動軟密封蝶閥
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
一、77-31200氣動軟密封蝶閥 概述
77-31200氣動軟密封蝶閥是我廠在消化吸收了國外先進的蝶閥制造技"(jì)術後設計開發的新一代調節閥産品。該系列産品具有密封性能可靠、流通能力大，使用(yò&ng)壽命長、體積小、重量輕等優點，能廣泛應用于石油、化工、電站、冶金↓(jīn)、輕工等行業的自動化控制。
主要特點：
1、蝶闆采用雙偏心結構，能保證在開啓的瞬間使蝶闆脫離 閥座&，減少蝶闆與閥座的摩擦。
2、閥座采用唇形撓性結構，能補償溫度和壓力的變化，實現雙向密封。
3、壓力等級有ANSI Class 150和ANSI Class 300二種。ANSIClas↔s 150壓力等級中，21/2″～30″采用無法蘭結構，36″采用凸緣單法蘭結構。ANSI Class 300壓力等級中Ω，3″～24″均采用無法蘭結構。
4、蝶閥密封結構具有标準型和防火型二種，防火型結構的 防火性能符合API 607的規定δ。
5、執行機構采用進口的齒輪、齒條式雙活塞氣動執行機構 有體積小、重量輕、輸出力矩大、×壽命長等特點。

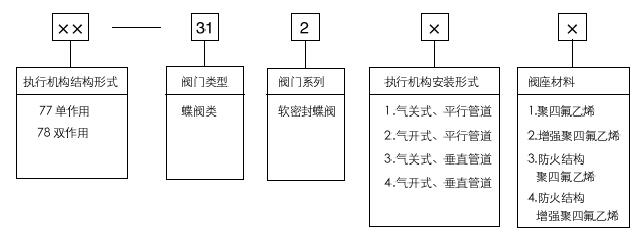

二、産品型号及編制說明
三、主要性能指标（帶閥門定位器）
項目 | 技術指标 |
基本誤差 | ≤±2％ |
回差 | ≤2％ |
死區 | ≤2％ |
洩漏等級 | ANSI B16.104 VI |
額定轉角偏差 | ±2.5° |
執行機構配置
口徑（英寸） | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | |
雙作用 | 執行機構型号 | GTX75 | GTX110 | GTX118 | GTX143 | GTX190 | GTX254 | GTX300 | ||||||||
手輪機構型号 | XLHJ38 | XLHJ54 | XLHJ80 | |||||||||||||
單作用 | 執行機構型号 | GTX110K3 | GTX118K4 | GTX160K4 | GTX190K4 | GTX254K3 | GTX300K6 | - | ||||||||
手輪機構型号 | XLHJ38 | XLHJ54 | XLHJ80 | |||||||||||||
氣源壓力 | 0.5MPa | |||||||||||||||
氣源接口 | 1/4NPT | |||||||||||||||
允許環境溫度 | -20~90℃；-40~160℃（作特殊訂貨） | |||||||||||||||
很大工作壓差和工作溫度

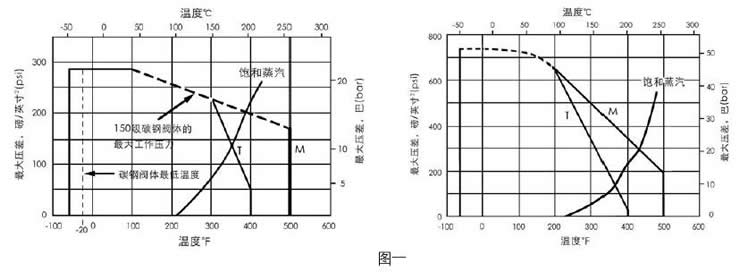

閥門的很大工作壓差和工作溫度關系曲線（見圖一）
注:
a,閥門的很大工作壓差、溫度不能超出圖中直線和虛線♥的組合範圍。
b、圖中:T一閥座材料為聚四氟乙烯;M一閥座材料為增強聚四氟€乙烯。
c、壓力等級ANSI Class 150、口徑為14”-36”的閥門，當閥杆材料為316不ε(bù)鏽鋼時，閥門的很大壓差應小于1.0MPa;壓力等級為ANSI Class 300的閥門(mé∑n)，當閥杆材料為316不鏽鋼時，閥門的很大壓差應小于2.1 MPa。
