GGD-330型測量控制器概述：
GGD-330型測量控制器是一個集稱量或測力顯示、四定值控制及→模拟變送的多功能小型控制儀表。電路(l±ù)采用單片機和高效A/D轉換器。智能化程度高，所有 (yǒu)調校及設定均由前面闆輕觸式鍵盤的操作來完成，調校←及設定的結果可長期斷電保持，使用十分方便和∏可靠。适用于稱重或測力顯示、定值控制、傳感器信号變送等場合。
主要技術指标和特性
● 傳感器激勵電源：DC10V，150mA，很多可并聯使用四隻內阻為≈350歐姆的傳感器。
● 傳感器輸入信号範圍：0-30mV（0-3mV/V）。
● 調低範圍：0-30mV。
● 很大可顯示分度數：65000字。
● 很大可顯示靈敏度：2000字/mV。
● 測量非線性：0.01%FS。
● 采樣速度：75次/秒。
● 模拟變送輸出信号：4-20mA，外接負載很大500歐姆。
● 模拟變送輸出信号精度：0.03%。
● 定值控制開關輸出特性：繼電器常≥開開關輸出，AC125V，0.5A。
● 顯示器：五位LED數碼顯示，五位LED發光•管狀态指示。
● 鍵盤：五個複合操作式輕觸鍵盤。
● 工作環境溫度：0~40℃
● 工作電源：AC220V，50Hz，5W
● 外形尺寸：96×96×120
● 開孔尺寸：91×91
GGD-330型測量控制器儀表的外觀結構和接線

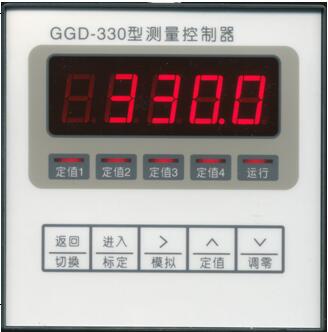

2．1儀表的前面闆
2．2儀表的後面闆
2．3接線端定義
1——4-20mA模拟輸出正端
2——4-20mA模拟輸出負端
3——4-20mA模拟輸出屏蔽端
4——傳感器輸入屏蔽端
5——10V傳感器激勵正端(紅)
6——10V傳感器激勵負端(白)
7——傳感器信号正端(黃)
8——傳感器信号負端(藍)
9——定值4繼電器開關輸出端AC220V工作電源
10——定值4繼電器開關輸出端AC220V工作電源
11——定值3繼電器開關輸出端
12——定值3繼電器開關輸出端
13——定值2繼電器開關輸出端
14——定值2繼電器開關輸出端
15——定值1繼電器開關輸出端
16——定值1繼電器開關輸出端
23——AC220V工作電源
24——AC220V工作電源
25——接地端
26——接地端
注：17一22端子無定義
警告：本儀表采用AC220V供電，機身小巧，接線端子緊湊，為保證人身和儀表的 ±，切記應在确認斷電後，才能進行所有的接線操作，并在接線後，仔細檢查220V是否接在23和(hé÷)24端子上，經确認後，方可通電。另外，儀表應遠離π(lí)易燃物。
3 功能操作
3．1調低
在運行狀态（運行指示燈亮，以下同）下，同時按下【切換】和【調低】鍵，儀表即刻完成調低☆(dī)并顯示低。調低可在稱量範圍內根據需要任意進行，不(bù☆)受限制。
3．2标定
标定是在儀表顯示值與實際負載不相吻合、超出允許的誤差時而進行的一種精度校準操作。如果用(₽yòng)戶在定購儀表的同時定購稱重傳感器，那麽産品一般在供貨前已經經過标定，用戶在早期的(÷de)使用中不再需要進行此項操作了。需指出的是：标定并非是滿量程設置，本儀表沒有量程上(s☆hàng)限限制。
标定操作之前先正确調低，然後在傳感器上加載标準負載（砝碼），加載的标準負載應盡量接近實際的很(hě•n)大量程，以提高标定的精度。然後在運行狀态下，同時按下【切換】和【标定】鍵并維持數十秒後↑（是為防止不當的操作），直到【運行(xíng¥)】指示燈熄滅，儀表的萬位顯示閃爍，此時可進行标定數據（加載重量的标準值）的設定。
數據的設定方法如下：
① 按動【＞】鍵移動欲調整的顯示位，移動的方↕向向右并循環，被選中的顯示位會以閃爍方式顯示。
② ≥ 按動【∧】鍵，使閃爍顯示位的數值增大。
③ &nb®sp;按動【∨】鍵，使閃爍顯示位的數值減小。
當面闆上的顯示數被調整到要求的标定值後（不包括小(xiǎ∏o)數點），按【進入】鍵确認，此時儀表在千位數上出現一個小數點，用【＞】鍵可使小(≤xiǎo)數點分别出現在百位、十位和個位上，到達所需位置時，按【進入】鍵确認。【運行(x¥íng)】指示燈點亮，标定操作結束。
3．3定值設定
在需要使用定值輸出時，可通過鍵盤操作對儀表的四個定值進行(x≈íng)設定。
在運行狀态下，同時按下【切換】和【定值】鍵，【運行】指示燈熄滅，【定值1】指示燈點亮，此時可對定值1進行數值設定。設定方法如下(x±ià)：
① 按動【＞】鍵移動欲調整的顯示位，移動的方向向λ右并循環，被選中的顯示位會以閃爍方式顯示。
② 按動【∧】鍵，使閃爍顯示位的數值增大。
③ 按動【∨】鍵，使閃爍顯示位的數值減小。
當面闆上的顯示數被調整到要求的定值後，按【進入】鍵确認，定值1設定完成。【定值2】指示燈點亮，用(yòn•g)和定值1數值設定相同的方法進行定值2數值的設定，直至四個定值全部設定完畢。儀∏表在定值設定時，是以循環方式進行的，即定值4設定完後，又會返回到定值1的設定操作，此時用( yòng)戶可以繼續用【進入】鍵檢查各定值的設定值，當然也可以重新修改設定值，并在任意時候，按【α返回】鍵，【運行】指示燈點亮，定值設定結束。
建議：若不使用定值或沒有用足四個定值時，可對全部或剩餘的定值↔，設定到量程的上限以上，以避免不必要的繼電器(≠qì)開關頻繁動作。
3．4模拟輸出整定
儀表提供一個4-20mA的模拟輸出，可用于計算機、記錄儀等遠程終端的接口。
模拟輸出整定包含三個操作步驟：模拟輸出的低基準、模拟輸出的滿量程和滿量程輸出的(deΩ)定義。模拟輸出整定的所有操作并不需要有傳感器實際加載信号的支持。
在運行狀态下，同時按下【切換】和【模拟】鍵，【運行(Ωxíng)】指示燈熄滅，顯示器高位顯示L，此時，可對模拟輸<出的4mA低基準進行調整。為适應調整的習慣和方便，模拟輸出的低位和量程調整與前述的數據設定方法不同，僅用【∧】和【∨】兩個鍵對信号大(d>à)小調整，【∧】鍵是将信号調大，【∨】鍵是将信号調小，且可以連續按鍵不放¶(fàng)進行快速調整或者點動按鍵進行慢速調整。調整時，除儀表的低四位顯示數變動外≥，後面闆的模拟輸出端也有相應的模拟輸出，可供終端統調。調整是否準确應以實測為準÷，顯示數僅供參考。一旦調準後，按【進入】鍵确認，顯示器高位顯示H，此時，可對₹模拟輸出的滿量程20mA進行調整，調整的方法和要求同低基準的調整。按【進入】鍵确認後，顯示器的萬位閃爍，此時(shσí)可對模拟輸出的滿量程進行定義，所謂滿量程輸出的定義就≥是指測量信号達到何值時模拟輸出達到滿量程。數據設定≥方法同3.2條标定中有關所述。
