刮闆流量計
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
刮闆流量計是一種容積式流量計量儀表用以測量封閉管道中>流體的體積流量。
流量計可以現場顯示累積流量，并有遠傳輸出接口，≈與相應的光電式電脈沖轉換器和流±量積算儀配套使用，可進行遠程測量、顯示和控σ制。
特點
1）測量準确度高，基本誤差一般可達±0.2％到±0.5％，特殊要求時可(k¥ě)達±0.1％，流量計的特性一般不受流體狀态的影響，也不受雷諾數大小的&(de)限制。
2）采用較高粘度的流體，流體粘度變化對示值影(yφǐng)響較小。
3）字輪式計數器累積流體總量，無需外部能源，使用(÷yòng)方便；計數器累積流量雙顯示，其中之一可以複低，方便用≥戶在不連續計量的情況下使用。
流量計帶有光電輸出軸，通(tō←ng)過輸出軸與本公司生産的LPJ-12D型（或LPJ-12D/FI型）光電(®diàn)式電脈沖轉換器配套，可遠距離傳輸脈沖信号或4～20mA标準電流信号。
本産品标準号：Q/TDSM 03-2005
本産品執行檢定規程：JJG667-97液體容積式流量計檢定規程
刮闆流量計工作原理
如圖所示，刮闆在流體的推動下帶動轉子一起轉動，轉動過程中刮闆在固定的凸輪的作用下依此伸出縮回，連續地≈(dì)與殼體壁形成計量腔計量流體體積，計量腔的容積是固→定的，因此，轉子的轉數與流過流量計的流體體積成正比，通過減速機構在計數器中得到流體體積。

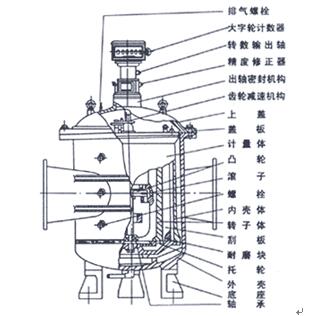

刮闆流量計結構圖
刮闆流量計主要由殼體、計量體、齒輪減速機構、出軸密封機構，精度修正器、計數(↓shù)器等組成。

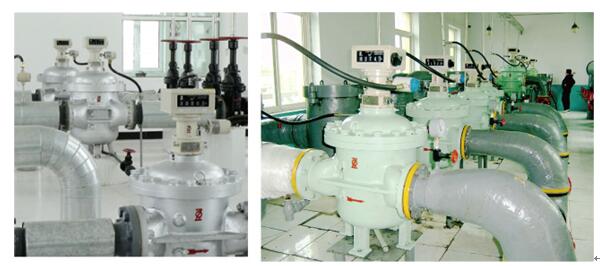

刮闆流量計産品應用現場

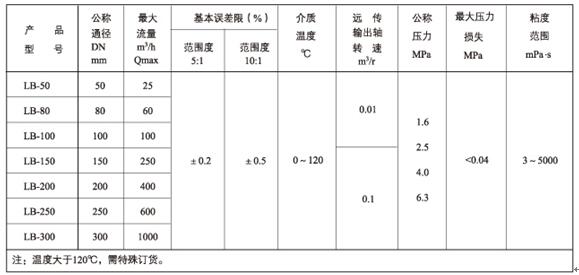

刮闆流量計主要技術指标
選型方法
一、确定公稱通徑：根據實際工作時的流量Q（常用¥流量），按照30％Qmax＜Q＜80%Qmax,确定Qmax，并由Qmax，從“主要技術(shùε)指标”表中，确定流量計的公稱通徑。
二、确定基本誤差值（精度等級）：根據實際使用要求，确定選用±0.2％還是±0.5％或其他。
三、确定公稱壓力：根據實際工作壓力，按照實際工作壓力＜公稱壓力的原則，确定流量計的公稱壓力。
四、由選定的公稱通徑、基本誤差值（等級精度）和公稱壓力，按照“選型編碼”的內容，選定流量計型号。

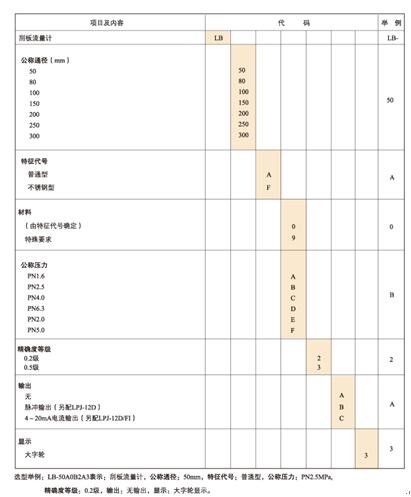

選型編碼

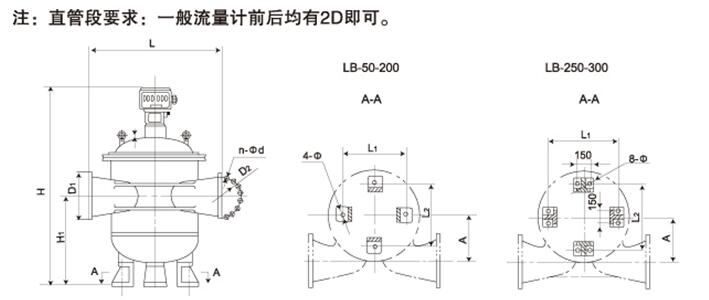

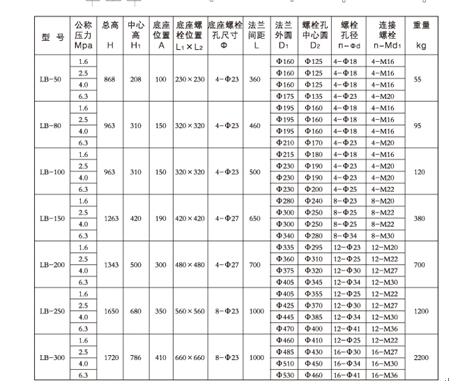

刮闆流量計外形及安裝尺寸

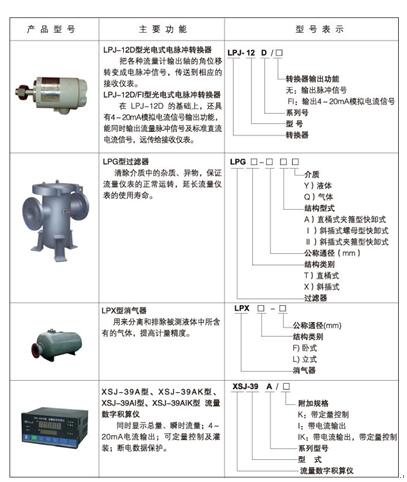

刮闆流量計配套産品簡介
