産品說明
一、78-36100氣動O形切斷球閥 概述
78-36100系列氣動O形切斷球閥由氣動單、雙作用執行機構和O形球閥二部分γ(fēn)組成。DN15～DN200球閥為浮動球結構并配以具有撓性的唇形閥座，DN250和DN300球σ閥為固定球結構。執行機構采用進口的齒輪、齒條式雙活塞氣動執行機構，有∑單作用、雙作用二種結構形式。氣動O形切斷球閥整機具有結構簡單、體積小、重量輕、密封可靠、壽命長(c♠háng)、操作方便等優點，可廣泛應用于石油、化工、電力、食品≥、輕紡等行業的自動化控制和遠程控制中。
二、産品型号及其編制說明

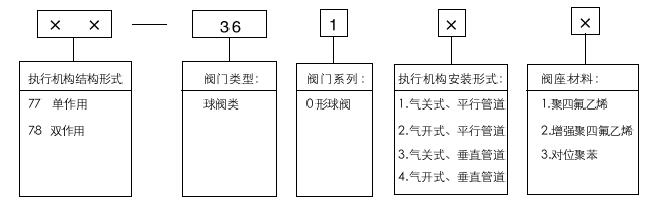

型号編制見下圖：
示例：77-36122 PN1.6MPa、DN50
表示配用單作用執行機構、氣開式球閥，≥執行機構平行管道安裝，閥座材料為增強聚四氟乙烯，閥門公稱壓力PN1.6MPa，公稱通徑為5÷0mm。
三、主要技術參數
1.本産品企業标準代号：Q/YXBM816
2.系列參數
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
公稱壓力 PN（Mpa） | 1.6；2.5；4.0 | |||||||||||||
額定轉角 | 90度 | |||||||||||||
執行機構結構形式 | 單作用；雙作用 | |||||||||||||
整機作用方式 | 氣開式；氣關式 | |||||||||||||
連接方式 | 法蘭式（法蘭标準：JB79-59） | |||||||||||||
洩漏等級 | 進口氣源壓力0.6Mpa下，洩漏量為低 | |||||||||||||
氣源壓力 | 0．6Mpa | |||||||||||||
氣源接口 | 1/4NPT | |||||||||||||
使用環境溫度 | -20℃~+90℃，-40℃~+160℃（作特殊定貨） | |||||||||||||

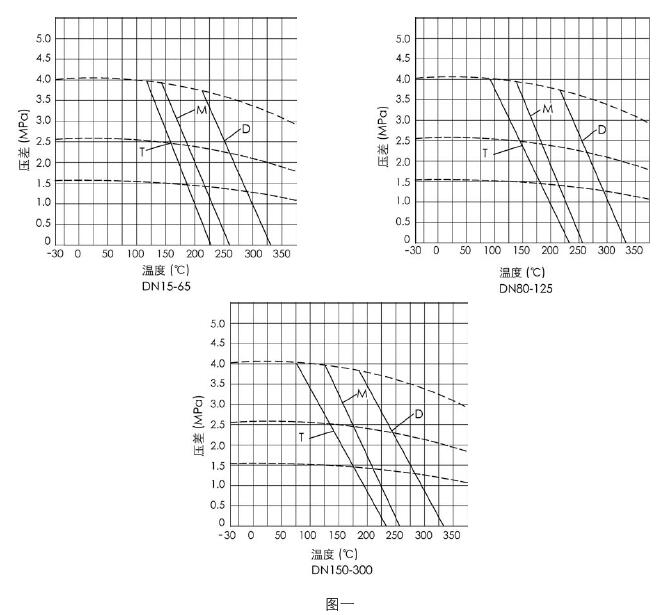

3.很大工作壓差與溫度（見圖一）
4.閥與執行機構标準組配和動作時間
标準組配是建立在氣源壓力為0.6MPa及全壓差基礎上（限于執行機構的輸出力矩，有些÷(xiē)組配對閥門的使用壓差有一定的£限止，詳見各組配表附注），如使用的現場氣源壓力低于0.6M₹Pa或壓差較小、介質較苛刻時，執行機構配置可能與表格中的執行機構型号不同，具體可與制造商聯系。
（1） 雙作用執行機構、閥座材料：聚四氟乙烯
a. PN1.6MPa:閥與執行機構标準組配
公稱通徑DN(mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63 | 75 | 92 | 118 | 143 | 210 | ||||||||
動作時間（S） | 1 | 1.5 | 2 | 5 | ||||||||||
手輪機構 | HJ38 | HJ54 | ||||||||||||
b. PN2.5MPa:閥與執行機構标準組配
公稱通徑DN(mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63 | 75 | 92 | 118 | 143 | 160 | 210 | |||||||
動作時間（S） | 1 | 1.5 | 2 | 5 | ||||||||||
手輪機構 | HJ38 | HJ54 | ||||||||||||
c. PN4.0MPa:閥與執行機構标準組配
公稱通徑DN(mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63 | 75 | 92 | 127 | 160 | 210 | ||||||||
動作時間（S） | 1 | 1.5 | 2 | 5 | ||||||||||
手輪機構 | HJ38 | HJ54 | ||||||||||||
注：使用壓差應小于2.0MPa
（2） 雙作用執行機★構、閥座材料：增強聚四氟乙烯，對位聚苯
a. PN1.6MPa:閥與執行機構标準組配
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63 | 75 | 92 | 127 | 143 | 254 | ||||||||
動作時間（S） | 1 | 1.5 | 2 | 8 | ||||||||||
手輪機構 | HJ38 | HJ80 | ||||||||||||
b. PN2.5MPa:閥與執行機構标準組配
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63 | 75 | 92 | 127 | 143 | 160 | 254 | |||||||
動作時間（S） | 1 | 1.5 | 2 | 8 | ||||||||||
手輪機構 | HJ38 | HJ80 | ||||||||||||
c. PN 4.0MPa:閥與執行機構标準組配
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63 | 75 | 92 | 127 | 160 | 254 | ||||||||
動作時間（S） | 1 | 1.5 | 2 | 8 | ||||||||||
手輪機構 | HJ38 | HJ80 | ||||||||||||
(3)單作用執行機構、閥座材料：聚四氟乙烯
a. PN1.6MPa:閥與執行機構标準組配
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S9 | 190S10 | 210S10 | 255S10 | |||||
動作時間（S） | 2.5 | 3 | 4 | 5 | 8 | 10 | 12 | 26 | ||||||
手輪機構 | HJ38 | HJ54 | HJ80 | |||||||||||
b. PN2.5MPa:閥與執行機構标準組配
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S10 | 190S9 | 210S10 | 255S10 | |||||
動作時間（S） | 2.5 | 3 | 4 | 5 | 8 | 10 | 12 | 26 | ||||||
手輪機構 | HJ38 | HJ54 | HJ80 | |||||||||||
注：使用壓差應小于2.0MPa
c. PN 4.0MPa:閥與執行機構标準組配
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S10 | 210S10 | 255S10 | ||||||
動作時間（S） | 2.5 | 3 | 4 | 5 | 10 | 12 | 12 | 26 | ||||||
手輪機構 | HJ38 | HJ54 | HJ80 | |||||||||||
注：使用壓差應小于2.0MPa
（4）單作用執行機構行機構、閥座材料：增強聚四氟乙烯，對位聚苯
a. PN1.6MPa:閥與執行機構标準組配
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S10 | 190S9 | 210S10 | 255S10 | |||||
動作時間（S） | 2.5 | 3 | 4 | 5 | 8 | 10 | 12 | 26 | ||||||
手輪機構 | HJ38 | HJ54 | HJ80 | |||||||||||
b. PN2.5MPa:閥與執行機構标準組配
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S10 | 190S9 | 210S10 | 255S10 | 300S13 | ||||
動作時間（S） | 2.5 | 3 | 4 | 5 | 8 | 10 | 12 | 26 | 28 | |||||
手輪機構 | HJ38 | HJ54 | HJ80 | |||||||||||
注：使用壓差應小于2.0MPa
c. PN 4.0MPa:閥與執行機構标準組配
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 190S8 | 210S10 | 300S13 | ||||||
動作時間（S） | 2.5 | 3 | 4 | 5 | 10 | 12 | 26 | |||||||
手輪機構 | HJ38 | HJ54 | HJ80 | |||||||||||
注：使用壓差應小于2.0MPa
