ZMAT－10氣動薄膜隔膜調節閥

質量穩定：實行全過程質量監控，細緻入微，全方位檢測！

真品保證：正品保障，防僞标志

交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

一、ZMAT－10氣動薄膜隔膜調節閥概述

ZMAT－10氣動薄膜隔膜調節閥為無填料函結構，節流元件為彈性隔膜，閥體流道(dà‍o)平滑；閥體襯裡和隔膜均可采用耐腐蝕材料制造，适用于控制各種腐蝕性和懸浮液介質。

結構特點：

1、采用耐腐蝕襯裡閥體和耐腐蝕隔膜，可以避免金屬閥體被腐蝕£，适用于強酸、強堿、強腐蝕性介質的調節。

2、适用于高粘度流體和帶有懸浮顆粒（顆粒硬度必須小于橡膠）與纖維介質的調節。

3、無填料函、結構簡單，維修方便。且介質不與外界接觸，可用于有毒Ω介質和污染介質的調節。

4、采用橡膠隔膜密封、無洩漏，在許用壓差範圍內可作為切斷閥用。

5、具有比一般調節閥大的流通能力。

二、産品型号及其編制說明

型号	ZMA/BT-10型

型号編制說明

示例：ZMAT-10B(DN50)

表示氣關式隔膜閥，帶正作用執行機構，公稱壓力PN1.0MPa,口徑為($wèi)50mm。

三、連接形式

法蘭連接，法蘭标準按JB78-59 PN1.0MPa

四、主要技術參數

五、主要技術性能指标

1.本産品企業标準代号： Q/YXBM673

2.主要性能指标

項目	技術指标（不帶閥門定位器）	技術指标（帶閥門定位器）
基本誤差	±15%	±4%
回差	10%	3%
死區	8%	1%
洩漏量	隔膜材料為氯丁橡膠：0；隔膜材料為氟橡膠：0. 1%×閥額定容量
額定流量系數誤差	±10%

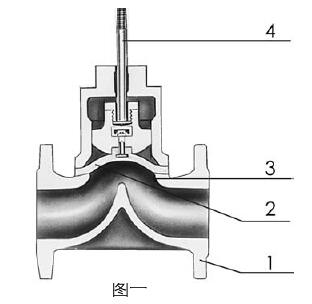

六、主要低件的常用材料（見圖一）
