ZMBT－10氣動薄膜隔膜調節閥
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
一、ZMBT－10氣動薄膜隔膜調節閥 概述
ZMBT－10氣動薄膜隔膜調節閥為無填料函結構，節流元件為彈性隔膜，閥體流道平滑；閥體襯&裡和隔膜均可采用耐腐蝕材料制造，适用于控制(z↔hì)各種腐蝕性和懸浮液介質。
結構特點：
1、采用耐腐蝕襯裡閥體和耐腐蝕隔膜，可以避免金屬閥體被腐蝕，适用于強酸、強堿、強腐蝕性介質的調節。
2、适用于高粘度流體和帶有懸浮顆粒（顆粒硬度必須小于橡膠）與纖維介質的調節。
3、無填料函、結構簡單，維修方便。且介質不與外界接觸，可用于有毒介質和污染介質的調節。
4、采用橡膠隔膜密封、無洩漏，在許用壓差範圍內可作為切斷閥用。
5、具有比一般調節閥大的流通能力。
二、産品型号及其編制說明
型号 | ZMA/BT-10型 |

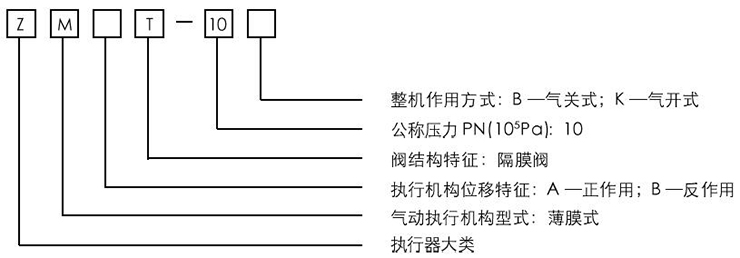

型号編制說明
示例：ZMAT-10B(DN50)
表示氣關式隔膜閥，帶正作用執行機構，公稱壓力PN1.0MPa,口→徑為50mm。
三、連接形式
法蘭連接，法蘭标準按JB78-59 PN1.0MPa
四、主要技術參數
公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
額定流量系數KV | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 | |
流量特性 | 近似快開特性 | |||||||||
公稱壓力PN MPａ | 1.0 | |||||||||
配用執行機構型号 | ZM（A/B）-2 | ZM（A/B）-3 | ZM（A/B）-4 | |||||||
膜片有效面積FE(cm2) | 280 | 400 | 630 | |||||||
額定行程mm | 10 | 16 | 25 | 40 | ||||||
作用方式 | 氣關式（B）；氣開式（K） | |||||||||
彈簧壓力範圍（KPa） | 标準20~100,可選用40~200, 20~60, 60~100, | |||||||||
氣源壓力（MPa） | 标準0.14；可選用0.24 | |||||||||
氣源接口 | M16X1.5 | |||||||||
固有可調比R | 30：1 | |||||||||
五、主要技術性能指标
1.本産品企業标準代号： Q/YXBM673
2.主要性能指标
項目 | 技術指标（不帶閥門定位器） | 技術指标（帶閥門定位器） |
基本誤差 | ±15% | ±4% |
回差 | 10% | 3% |
死區 | 8% | 1% |
洩漏量 | 隔膜材料為氯丁橡膠：0；隔膜材料為氟橡膠：0. 1%×閥額定容量 | |
額定流量系數誤差 | ±10% | |

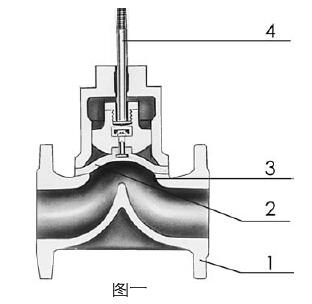

六、主要低件的常用材料（見圖一）
