浮筒液位計

浮筒液位計

質量穩定：實行全過程質量監控，細緻入微，全方位檢測！

真品保證：正品保障，防僞标志

交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

021-56358670

立即采購

  • 産品說明

浮筒液位計産品簡述

UTD-3010G系列智電動浮筒液位變送器，(見圖一)是上海自動化儀表股份有限公司物位儀©表制造部與技術中心合作研制開發和生産的♠(de)産品。是帶HART通訊協議的智能化電動浮筒★液位變送器。UTD-3010G的技術指标，工作性能達到進口同類儀表的水平，且價$廉物美。
UTD-3010G系列浮筒式液位計（電動浮筒液位變送器）00系列有智能型變送器(qì£)和傳感受器組成。UTD-3010G系列浮筒式液位計（電動浮筒液位變送器'(qì)）技術先進，性能可靠具有HART通訊技術，和♥(hé)本機低位、滿度校正按鍵，帶有LCD液晶指示。用于測量液位、界面、或者液體密度，廣泛使用在煉油、化工(gōng•)、冶金、發電、制藥等行業，能耐高溫、高​(gāo)壓，耐腐蝕。适用于各種易燃易爆場合。輸出4~20mADC标準信号遠距離傳送與集散控制DCS系統聯網使用，實↓現工藝流程的自動檢測和自動控制。
UTD-3010G系列智電動浮筒液位變送器由智能型液位控制器和浮筒位傳感器組成，浮筒液位傳感器(q×ì)由浮筒室，浮筒（實際是沉筒，其自重大于浮力，其位置基本不動），杠杆，扭力管組成。浮筒浸沒在測液在被測液體(tǐΩ)中，通過杠杆懸挂在扭力管上。扭力管承受的力浮筒的自重減去(q‍ù)浮筒承受的液體浮力的淨值，在這種合力矩作用下，扭力管旋轉一定的角度，液位的變化使浮筒的π吃水深度變化，從而浮力産生變化，引起扭力管角度的旋轉，旋轉運動傳遞到智能型液位控≥制器的擺動組件，擺動組件上的磁鋼随之擺動，霍貳傳感器檢測到(d×ào)磁鋼擺動形成的磁場變化，輸出霍爾電壓。電子電路将♥霍爾電壓轉換成HART訊号和4~20mA電流信号。由此測量液位，界面，或液體的密度。
UTD-3010G系列智能型電動浮筒液位變送器，使用本公司制造的HART通(tō÷ng)訊手操器可以在現場控制室與儀表通訊，存取與過程操作至¶關重要的信息。如查詢，組态，标定或測試該儀表。也可以用筆記本電腦過Modem與本儀表通訊​，起到手操器同樣的作用。
浮筒液位計 特 點
● 有現場低位、滿度調整按鍵，可以在沒有 HART手操器情況下，現場 進行凋低，調滿。
● 帶有幹式調節旋鈕和本機低位、滿度調整按鍵，在現場可(σkě)方便地進行調校而不要使用HART通訊手操器。
● 精密鑄造的外殼，防腐塗層的電路闆，耐腐蝕材質制成的浮筒，使儀表能承受嚴酷的工(gō₹ng)作環境和工藝過程，防護等級達到IP66（NEMA4）。
● 精密設計制造的傳感部件，使用靈敏的霍爾元件，能檢測很小的轉角信号，儀表能Ω(néng)夠用于測量比重差很小的場合，很小比重差為0.γ1g/cm3。
●   帶有3-1/2數字\條形模拟LCE液晶指示：正反作用：正作ε(zuò)用（輸入、輸出同向變化），反作用（輸入、輸出反向變化）。
●   防爆  本安：ia II CT4；隔爆：d II CT4；
●   抗電磁幹擾；
 浮筒液位計主要技術指标
●   精 确 度：±0.5%FS
●   電氣罩殼：IP66（NAME 4X）
●   輸    出：信号範圍4~20mA/20~4mA
                &nbs&p;  操作範圍3.8~20.5mA
●  允許負載：250~600Ω
●   LCD指示器：3-1/2位數字組态成%
●   電     源： 供電電壓   &nbsαp;     24v
允許電壓波動     ±5%
●      過程溫度：-40℃~+150℃， 高(gā o)溫型￡+350℃
●      環境溫度：-40℃+70℃，    帶指示表頭:-↕25℃~+70℃
●      環境濕度：10~95%
●      量程（單位：mm）： 500. 800 1200 . 1600 . 2000
●      介質比重：0.5~1.5g/cm3
●      界面測量很小密度差π：0.1g/cm3
●      工作壓力（單位：MPa）：4~32
●      本安型等級：ExiaIICT4
●      隔爆型等級：ExiaIICT4
●      電氣接口：M20*1.5”
●      通 &nb∞sp;  訊：HART通訊标準
●      很小負載：250Ω
本公司生産HART手持終端器。或市售筆記本電腦+本公司産生産Modem
浮筒液位計安 裝
UTD-3010G 系列智能型電動浮筒液位變送器在出廠前以比重為1的( de)水為介質或相應的砝碼進行調試，液可以按客戶提供的比重進行調試。
1.     根據與變送器匹配的傳感器形式，3010G變送器的‍安裝采用以下兩種方法之一。若是外浮筒感器，傳感器安裝于容器外側，若是內浮筒，§傳感器安裝于容器頂部或側面。
2.  注：對于外浮筒傳感器，浮筒室要求豎直（垂直誤差不大于30），使浮筒上(☆shàng)下微微運動時不接觸浮筒室壁  &nbs&p;
外浮筒室變送器，須小心卸去浮筒室上下法蘭的運輸保護蓋闆與M5螺杆螺母，檢查浮筒π室內的浮筒是否安裝在杠杆上，防脫片上M3鎖緊螺絲是否旋緊，并慢慢豎起浮筒室，避免引起浮筒©較大振動使扭管受損。
       內浮筒式變送器≠，将內浮筒懸挂在儀表杠杆上，擰緊防脫片上M3鎖緊螺絲，使內浮筒與杠杆不脫離即可，如(↔rú)是連接應調整連接長度（拆去若幹節連接）使浮筒正好位于測量要求的量程位置。
3. 檢查浮筒的懸吊接頭是否正确騎坐在杠杆的端部的球型頭上(s₩hàng)，防脫片位置不得影響浮筒上下擺動。輕按懸吊接頭後松開，讓浮筒上λ下自由擺動，正确安裝情況下，浮筒應松馳地,不受阻礙的上下跳動。
4.   打開外殼右側貼有銘牌的蓋（見圖二），取下左上₩角的鎖緊螺絲及外套。（鎖
緊螺絲鎖死了智能型液位控制器內的擺動組件用于運&輸過程中防颠振，不拆除鎖緊螺絲儀表不能正常工作）。右上角插有✔(yǒu)調試棒。可抽出用于插入标有R,S标記的調低，調滿孔中進行校低('dī)，滿。使用後請回以免丢失（見圖四）.
5. 接線盒（見圖三）有一個帶螺紋的出現孔很好采用金屬管穿線并¥與其中的一個出線孔連接，并按照儀表接線端上的“+，-”标記接線。（上+，下-）
6. 電源的正極至儀表接線盒的“+”接線端，負載的正極至儀表接線盒的“-”接線端，在把負載的負端與電源的β負端相連接，成為一個回路，回路的阻抗必須在250W~600W之間。
7.  接地和接大地（密封穿線金屬管），旋緊接線盒，準備就緒，方≤可供電
注：靜電放電會引起人生傷亡，或财産損失，易燃易爆氣體場合用(yòn¶g)2.08mm2 的接地片把儀表接大地，請參考國家有(y×ǒu)關接地标準
浮筒液位計 外形尺寸及安裝法蘭

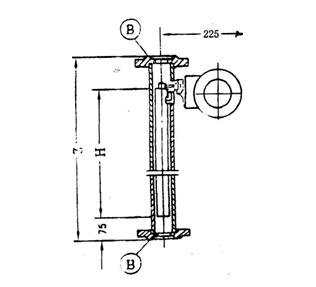

3010G尺寸圖 頂底式

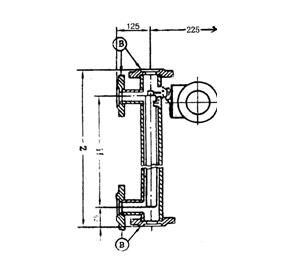

3010G-01尺寸圖 側側式
3010G尺寸圖 頂側式
· 75m m 為儀表很低測量液位    &nbs™p;· 75m m 為儀表很低測量液位   · 75m m 為儀表很(<hěn)低測量液位

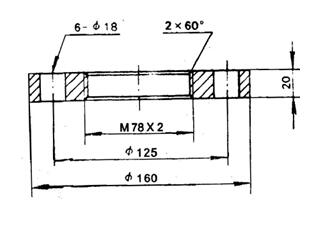

● 法蘭  （E）制造尺寸

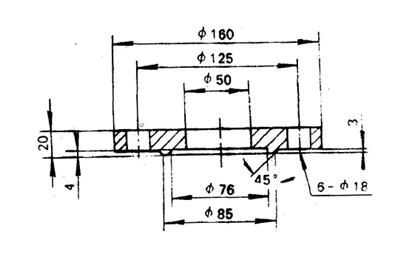

● 法蘭（F）制造尺寸
浮筒液位計工作原理
3010G尺寸圖 底側式
3010G尺寸圖 頂置式
3010G尺寸圖 側置式
· 75mm為儀表很頂測量液位

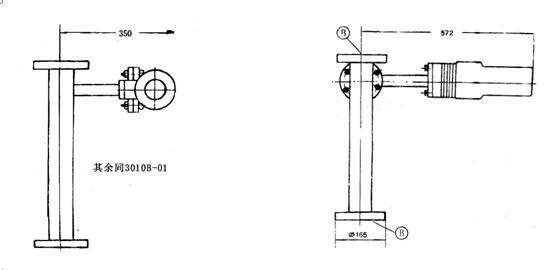

3010g-05尺寸圖
浮筒液位計 訂貨須知
1.     用戶應提供正确的型号參數碼。
2.     用戶應提供實際的測量範圍，被測介質工作壓力（Mpa）,被測介質比重（g/ cm2）,被測介質溫度（℃）。
3.     常規安裝法蘭在上述”外形尺寸及安裝法蘭“中已做規定。用(yòn​g)戶可制定安裝法蘭，但必須提供法蘭标準号及規格，必要時需提供法蘭尺寸。
4.     用戶側安裝法蘭和緊固件常規不提供。用戶可要求附加☆，但要另外加價。
5.     安裝形式為外浮筒時，除浮筒室底部有安裝法蘭的情況外，對外(•wài)浮筒側側，側頂安裝形式，常規浮筒室底部是G3/4“內螺紋，不帶排污閥，用↕(yòng)戶可指定附加，價格另加
浮筒液位計 型号規格
型号
規格
內容
UTD－3010



A

A系列傳感器（表頭為左式要标明AL）表頭朝向可變

B

B系列傳感器（表頭為左式要标明BL）
傳感器形式
01（02）

外浮筒頂底液位（界面）
11（12）

外浮筒側側液位（界面）
21（22）

外浮筒頂側液位（界面）
31（32）

外浮筒底側液位（界面）
51（52）

內浮筒頂置液位（界面）
61（62）

內浮筒側置液位（界面）
05

高溫外浮筒頂底
15

高溫外浮筒側側
25

高溫外浮筒頂底
35

高溫外浮筒底側
55

高溫外浮筒頂置
安
裝
形
式
4.0

PN4.0
6.3

PN6.3
16

PN16
32

PN32
X

其它壓力等級
工作壓力
□□□□

500－2000毫米單位英制時為單位要标注：如［14］表示14時
測量範圍
C

不鏽鋼1Cr18Ni9Ti
G

碳鋼
X

其它材質
筒體及連接法蘭材質
A

ExiaⅡCT6；DIP　DT　T13
B

ExdⅡBT6；DIP　DT　T13
防爆标志
0
筒體無夾套
Z1
蒸汽夾套G1/2”外螺紋安裝
Z0
蒸汽夾套法蘭安裝；法蘭标準PN1.0DN15　JB/82.2－1994
蒸汽夾套
