雷達物位計
1、雷達物位計測量原理
原理
導波雷達發出的高頻微波脈沖沿著探測組件(鋼β纜或鋼棒)傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能A被反射回來。發射脈沖與反射脈沖的(d→e)時間間隔與被測介質的距離成正比.特點
由于采用了先進的微處理器和獨特的EchoDiscovery回波處理÷(lǐ)技術，導波雷達物位計可以應用于各種複雜(z¶á)工況。多種過程連接方式及探測組件的型式，使得ULS3X系列導波雷達物位計适于各種複雜工(←gōng)況及應用場合。如:高溫、高壓及小介電常數介質等。采用(yòng≥)脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金(j¶īn)屬容器內，對人體及環境均無傷害。
2、雷達物位計儀表概況
應用:液體及固體測量 複雜過程條件
很大量程:纜：30m/棒：6m
測量精度:±10mm
過程連接:G1/2/1A、G2A、1/2/1NPT
探測組件材料:不鏽鋼316L/PTFE
鋼纜少棒直徑:F4mm、F6mm/F10mm
過程溫度:-40…+150℃
過程壓力:-1.0…40bar
信号輸出:兩線制/四線制
4…30 mA /H"ART
應用:液強腐蝕性液體介質
很大量程: 6m
測量精度:±10mm
過程連接:PTFE法蘭
探測組件材料: PTFE
PTFE棒直徑: F10mm
過程溫度:-40…+150℃
過程壓力:-1.0…16bar
信号輸出:兩線制/四線制
4…30 mA /HART
應用:液體測盆特别是小介電常數液體，複雜過程條件
很大量程:6m
側盤精度: ±10mm
過程連接: G1/2/1A、G2A
探測組件材料: 不鏽鋼316L/PTFE
同軸外徑: F28mm
過程溫度: -40…+150℃
過程壓力: -1.0…40bar
信号輸出: 兩線制/四線制
4…20mA/HART
應用：液體側量，高溫高壓工況，複雜過程條件
很大且程:纜:30m/棒:6m
側a精度:±10mm
過程連接:G1/2/1A、G2A、1/2/1NPT
探測組件材料:不鏽鋼316L/陶瓷
鋼纜/棒直徑: F4mm、F6mm、F10mm
過程溫度:一40... +200℃
過程壓力:一1.0...40bar
信号物出:兩線制/四線制
4...20mA/HART
應用：液體側量，高溫高壓工況，複雜過程條件
很大且程:纜:30m/棒:6m
側a精度:±10mm
過程連接:G1/2/1A、G2A、1/2/1NPT
探測組件材料:不鏽鋼316L/陶瓷
鋼纜/棒直徑: F4mm、F6mm、F10mm
過程溫度:一40... +400℃
過程壓力:真空...400bar
信号物出:兩線制/四線制
4...20mA/HART
應用：小介電常數液體及固體測量，複雜過程條∞件
很大且程:纜:30m/棒:6m
側a精度:±10mm
過程連接:G1/2/1A、G2A、1/2/1NPT
探測組件材料:不鏽鋼316L/ PTFE
鋼纜/棒直徑: F4mm、F8mm
過程溫度:一40... +150℃
過程壓力: 一1.0...400bar
信号物出:兩線制/四線制
4...20↕mA/HART
3、雷達物位計安裝要求
基本要求
在整個量程內确保纜或棒不要接觸到內部障礙物，因♣此安裝時應盡可能避開罐內設施，如:人梯、限位開關、加熱設備、支架等。另外(wài≤)須注意纜或棒不得與加料料流相交。
安裝儀表時還要注意:很高料位不得λ(de)進入測量盲區:儀表距罐壁必須保持一定的距離:儀表的安裝盡可能使纜或棒★方向與被測介質表面垂直.安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定.本安型的外殼采¥用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接大地。
測量盲區:從測孟的基準面向下的一(yīσ)段區域內和纜或棒很低部位無法精确測量的一段區域內π(nèi)是導波雷達物位計的測量盲區。(見圖示說明)
圖示說明

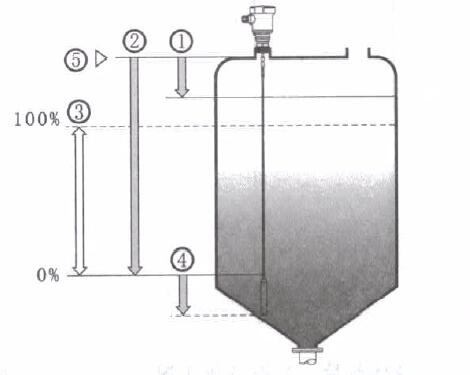

測量的基準面是螺紋的密封面。
1、頂部盲區(0 .1·0 .5m)
2、空倉(很大測量距離)
3、很大量程
4、底部盲區
5、基準面
注:使用導波雷達物位計時，務必保證料位不能進入測量盲區。

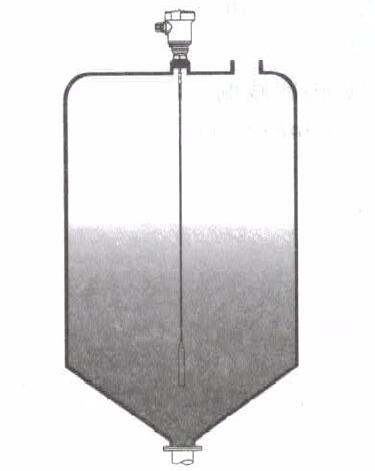

對于錐形容器，儀表的很佳安裝位置是容器頂部中央，這(zhè )樣可以保證側量到容器底部.
容器接管

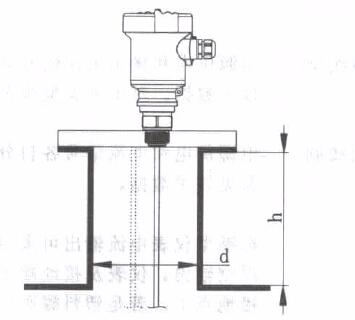

容器接管的長度如圖示。
盡可能遙免接管安裝或接管h盡可能小。當接管較長，介質容器較小或介質的介電常數較™小時，可采用雙棒型式.

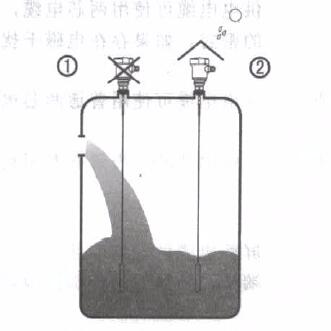

1錯誤:不要将儀表安裝于入料料流的上方，纜或棒應避開入料料流.

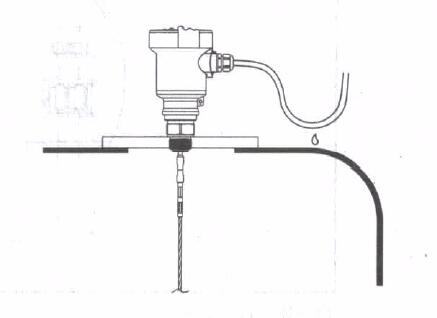

2正确注意:室外安裝時應采取遮陽、防雨措施。對于安裝在室外或潮濕室內及制冷或加熱的堆上的儀表，為了防潮，應擰緊電纜密封套，而且要&(yào)在進線口處使電纜向下彎曲。如圖示:
4、雷達物位計電氣連接
供電方式
4... 20mA/HART(兩線制)電源供電和輸出電流信号共用一根兩芯線π纜。具體供電電壓範圍參見,技術數據。對于本安型須在供電電源與儀表之間加一個 栅.
4... 20mA/HART(四線制)電↕源供電和電流信号各自分别使用一根兩芯線纜。具體供電電壓範圍參見(jià∞n)技術數據
标準型儀表電流輸出可采用接地形式輸出.防爆型儀表電流輸出必須浮空輸出·儀表®及接地端子應保證良好接地，通常接地可連接到雄的(de←)接地點上，若是塑料魄則應接到鄰近的大地上。
電纜安裝
一般介紹
供電電纜可使用兩芯電統，電統外徑應為5，二9mm.以确保電組入口的密封·如果存≤在電磁幹擾，建議使用屏件電纜·
4... 20mA/HART (兩線制)供電電纜可使用普通兩芯電纜.
4...20mA/HART(四線制)
供電電纜應使用帶有專用地線的電紋線。
電纜的屏蔽和接線
屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地(d ì)端子。外殼上的外部接地端子必須連接大地。
如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通(tōnσg)過一個陶瓷電容(比如:I u F 1500V)接地，以抑制低頻接地↓(dì)電流，同時還可以防止高頻千擾信号。λ

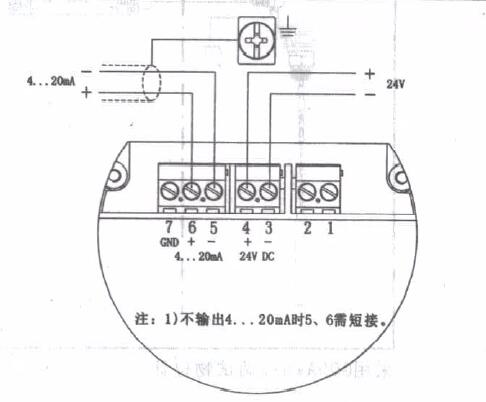

接線方式
兩線
1)用于HART兩線制供電以及信号輸出

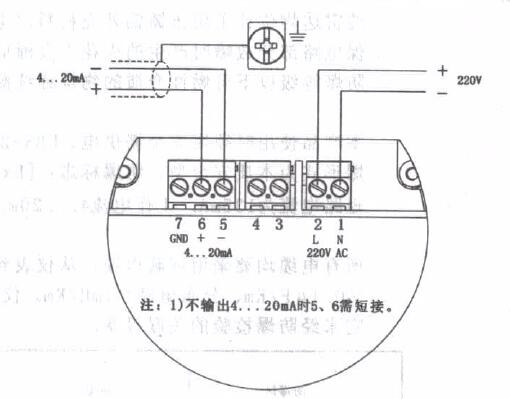

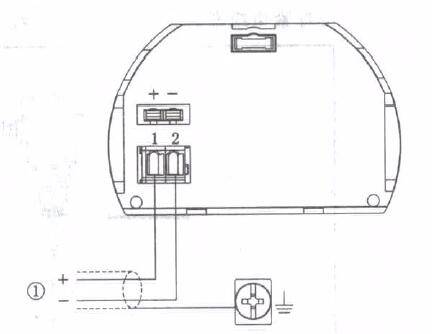

四線、兩室接線方法:220V AC供電，4... 20mA輸出
接線方法:24V DC供電，4。二20mA物出
兩線制方法:24V DC供電，4... 20mA物出

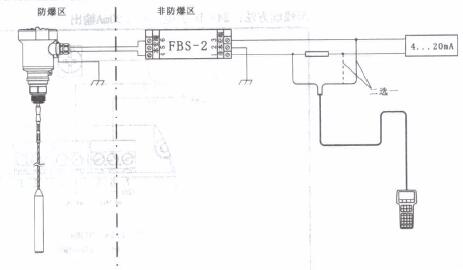

雷達物位計防爆連接
本産品的防爆形式為本質 型.防爆标志乒Exia≤ IIC T6.本安型導波雷達物位計采用壓鑄鋁外殼材料，電子部件采用膠封結構，從(c÷óng)而确保電路部分故障時産生的火花(hu₽ā)不會洩放出來.産品适用于Exia IIC T6防爆等級以下可然性介質的物位連續測量¥。

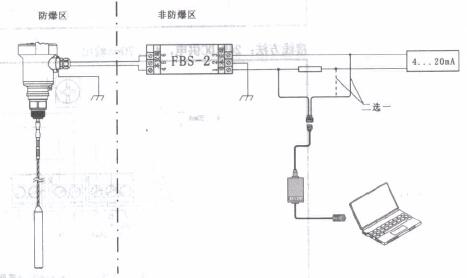

本産品使用時須用 栅供電(d∞iàn)。FBS-2 栅系本産品的關聯設備，防爆形式為本質 型·防爆标志:[Exia]IIC，供電(diàλn)電壓，4V DC ±15%,短路電流為135mA,工作電流4...20mA.
所有電纜均要采用屏蔽電纜，從儀表到 栅很大長度500米.分布電容€≤0. 1 u F/Km、分布電感≤ImH/Km.儀表安裝時必須接大地·不得使用其它未經防爆檢驗的★(de)關聯設備.
采用CODAare調試物位計
采用HART手持按程盡調試物位計
雷達物位計調試方法
ULS3X有三種調試方法:
1、顯示/調試模塊
2、上位機調試軟件
3 、HART手持編程器
顯示/調試模塊
ViewPoint是可以插接的顯示調試工具.通過ViewPoint上(shàn≈g)的4個按鍵對儀表進行調試。調試菜單的語言可選.’
調試後，ViewPoint一般就隻用于顯示，透過玻璃視窗可♠以非常清楚地讀出側孟值。

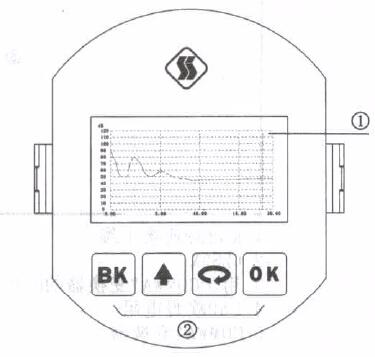

1液晶顯示2按鍵
上位機調試

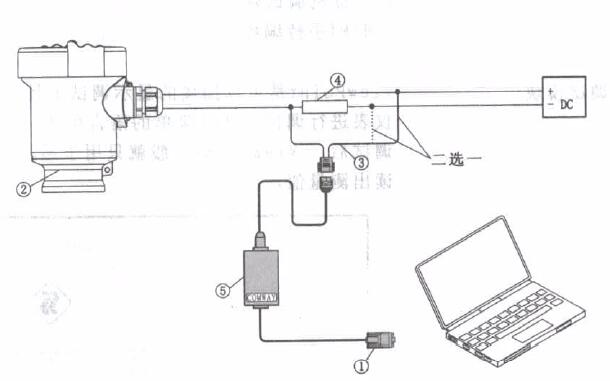

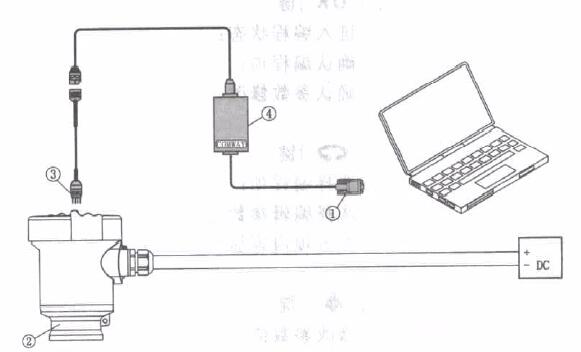

通過HART與上位機相連
1 RS232連接電纜
2 ULS3X
3用于COMWAY變換器的HART适配器
4 250歐姆電阻
5 COMWAY變換器
通過1 2c與上位機相連
I RS232連接電纜
2 ULS3X
3用于COMWAY變換器的I2C适配器
4 COMWAY變換器
HART手持編程器

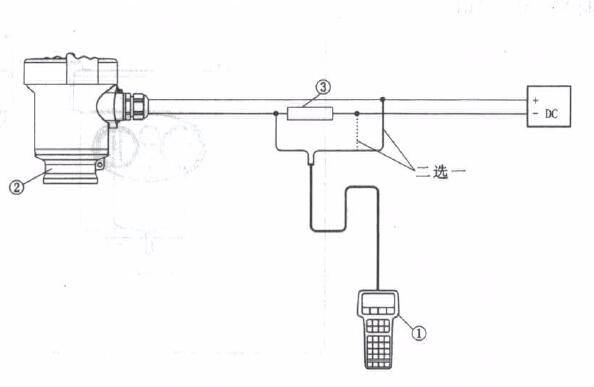

ULS3X可用HART手持編程器編程
I HART手持編程器
2 ULS3X
3 250歐姆電阻

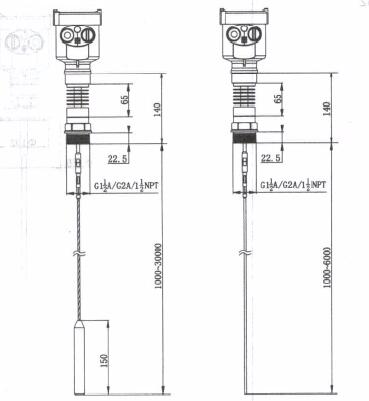

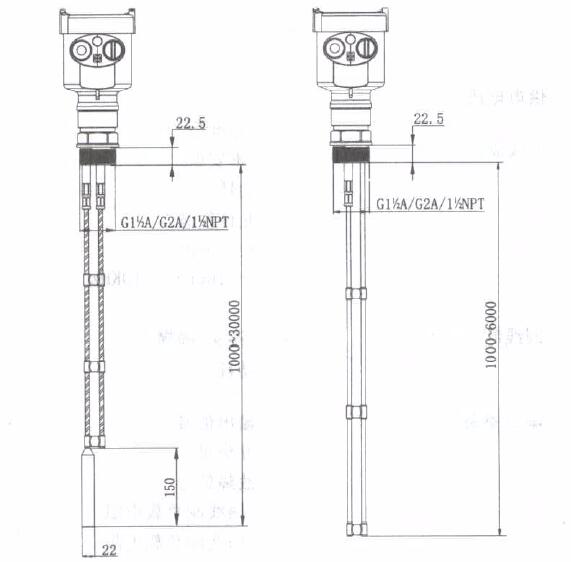

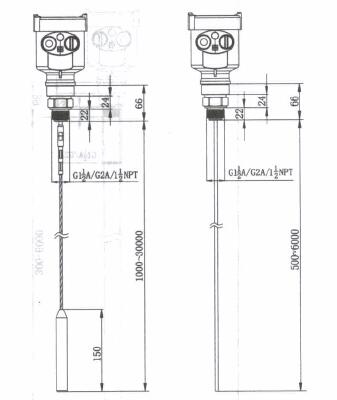

6結構尺寸(單位:mm)

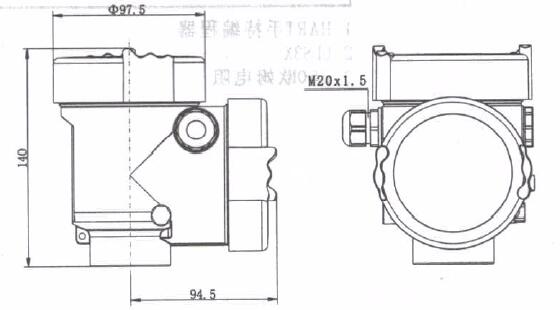

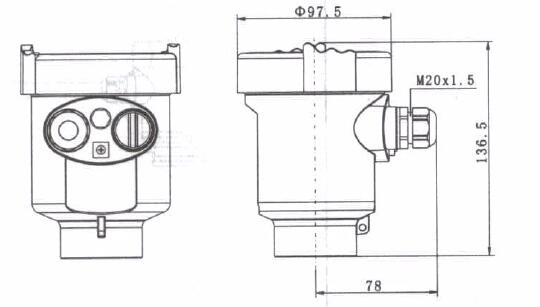

外殼
材質:AL/316L
材質:AL兩室

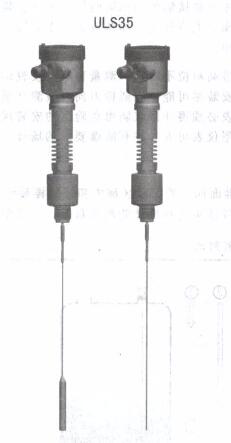

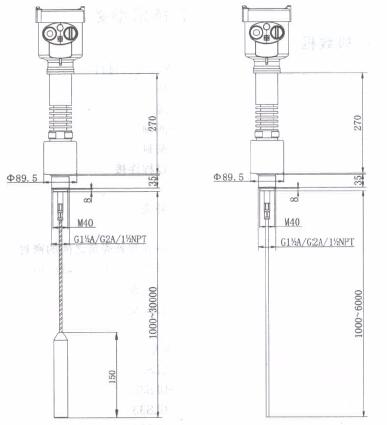

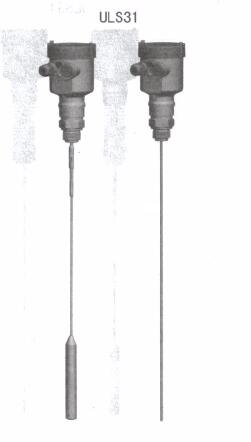

ULS31

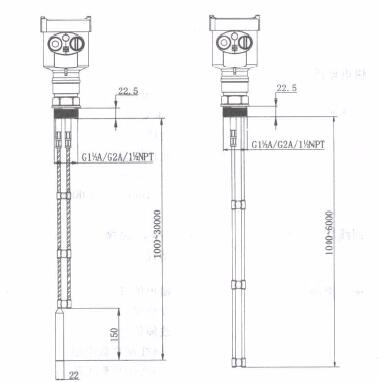

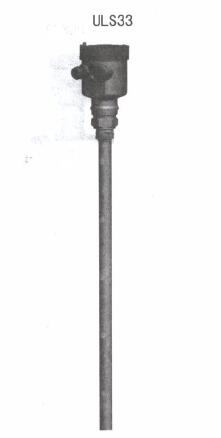

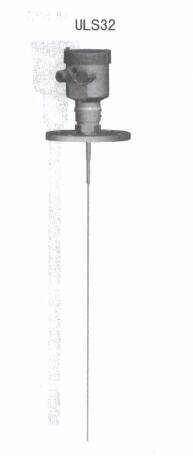

ULS32

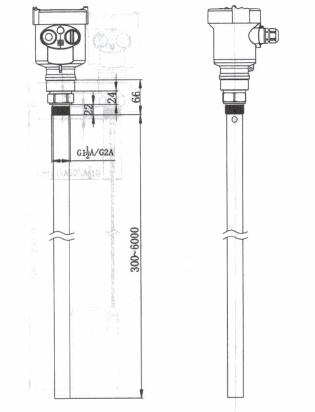

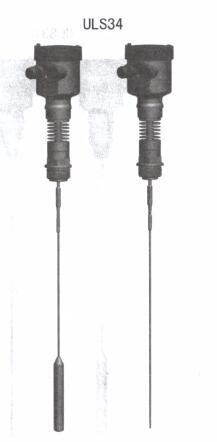

ULS33
ULS34
ULS35

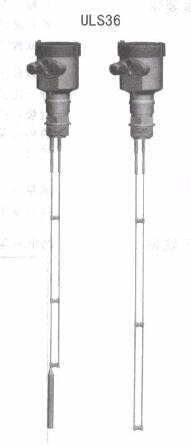

ULS36
7、雷達物位計技術參數
一般數據
探測組件材料
一棒 &nbs÷p; 不鏽鋼316L/PTFE
一纜 不鏽鋼316L/PTFE/陶瓷→
一同軸 不鏽鋼316L/PTFE
一密封 Viton氟橡膠.K≤alrez全氮化橡膠
一過程連接 不鏽鋼316L
一外殼 不鏽鋼316L鑄鋁，粉'末塗層
一外殼和外殼蓋之間的密封矽橡膠
一外殼上用于ViewPoint的視窗   聚碳酸酩
一接地端子不鏽鋼316L
重量
-ULS31：9kg(取決于過程連接和外殼)
-UL S32：5. 5kg(取決于過程連接和外殼)
-UL S33：6kg(取決于過程連接和外殼)
-UL S34：12kg(取決于過程連接和外殼)
-UL S35：9kg(取決于過程連接和外殼)
-UL S36：9kg(取決于過程連接和外殼)
供電電壓
兩線制
一标準型:15...36V DC
一本安型:15... 30V DC
功耗:max. 22. 5mA
允許紋波:一<100Hz...Uss<1V
一<100Hz...Uss<10mV
四線制、兩室
一本安+隔爆:24V DC±10，220V AC±10%
功耗:<1w
輸出參數
輸出信号:4...20mA/HART
分辨率:1.6μA
故障信号:20.5mA; 22mA.
一兩線制負載電阻:見下圖
一四線制負載電阻:很大500歐姆
積分時間:0...99秒，可調

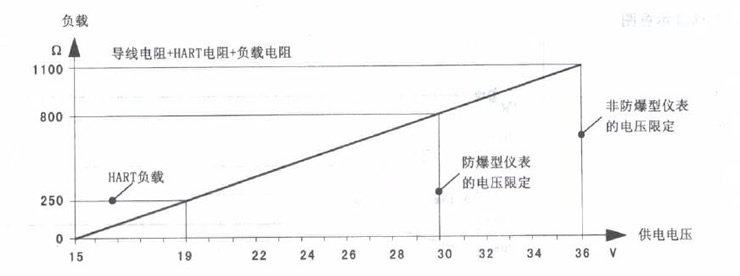

兩線制負載電阻圖
8、雷達物位計特征參數
很大測量距離
-ULS31:30m/6m(纜/棒)
-ULS32:6m
-ULS33:6m
-ULS34:30m/6m
-ULS35:30m/6m
-ULS36:30m/6m
測量間隔：大約1秒(取決于參數設置)
調整時間1)：大約1秒(取決于參數設置)
分辨率：1mm

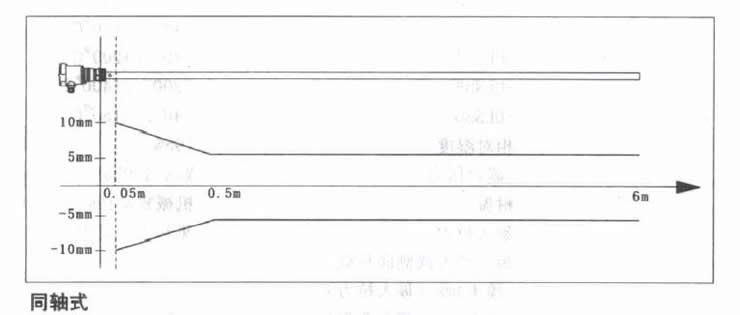

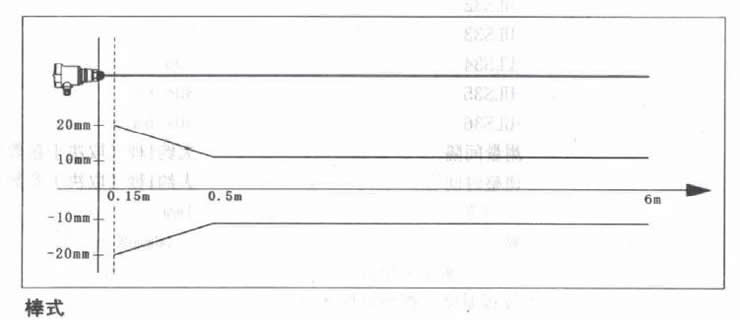

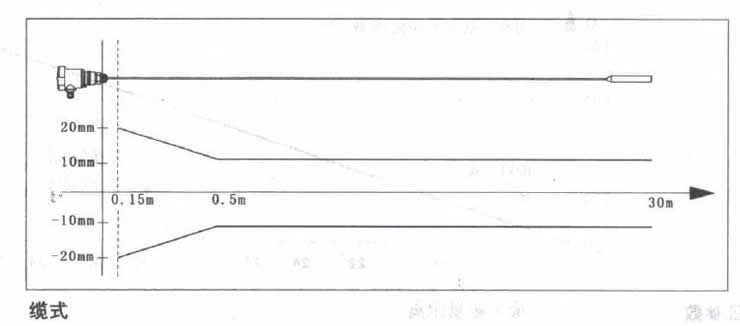

精度：(10mm或小于0.1%)見精度示圖
工作存儲及運輸溫度：-40... +80℃
過程溫度(探測組件部分的溫度)
-ULS31：-40... +150℃
-ULS32：-40... +150℃
-ULS33：-40... +150℃
-ULS34：-40... +150℃
-ULS35：-40... +150℃
-ULS36：-40... +150℃
相對濕度<95%
-罐內壓力Max.400bar
耐振:機械震動10m/s2,10...150Hz
很大拉力:見拉力示意圖
很大拉力或側面負載
一纜c 4mm(很大拉力):50KN
一棒4) 8mm(側面負載):4NM
一纜m 6mm(很大拉力):30KN
一棒0 lOmm(側面負載):30NM
電纜參數:1個M20X1. 5電纜入口(電纜直徑5...9mm)
電纜入口/插頭:一個盲堵M20X1.5
彈簧接線端子:用于導線橫截面2. 5mm2
1)劇烈的物位突變後，給出正确物位需要的時間(很大10%誤差)。

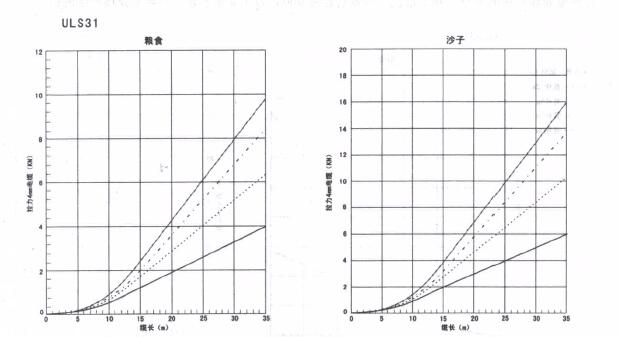

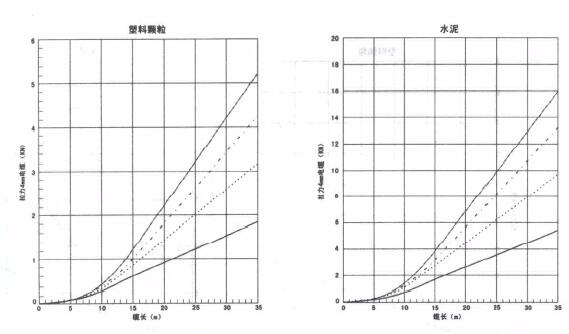

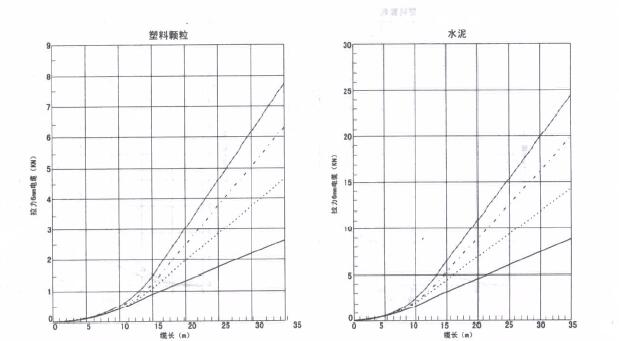

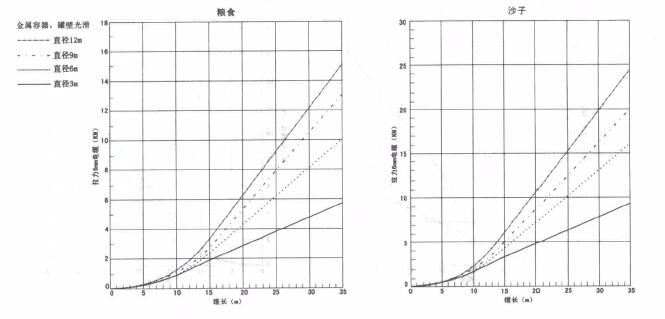

在測量固體介質的時候，拉力取決于容器直徑和物位，以下顯示的是一些典型介質産生 的拉力。
| ULS32 | ||
| 防爆型式 | P标準型(非防爆) | I本安型(Exia IIC T6) |
| C本安型+船用許可證(Exia IIC T6) | G本安型+隔爆型(Exd [ia]ia IIC T6) | |
| 探測組件型式/材料 | A棒式/PTFE | |
| 過程連接/材料 | GP法蘭DN50 PN1.6不鏽鋼316L(GB/T9119-2000) | NP法蘭DN80 PN1.6不鏽鋼316L(GB/T9119-2000) |
| EP法蘭DN100 PN1.6不鏽鋼316L(GB/T9119-2000) | FP法蘭DN150 PNI.6不鏽鋼316L(GB/T9119-2000) | |
| 過程溫度 | A -40...+150'C | |
| 電子組件 | A 4…20mA兩線制 | B 4…20mA HART兩線制 |
| C 4... 20mA/24V DC±10%, 220V AC±10%/四線制 | D 4...20mA/24V DC±10%, 220V AC±10%/HART四線制 | |
| E 特殊制定 | ||
| 外克/防護等級(注) | A 鋁/IP6 | D 鋁兩腔/IP67 |
| G 不鏽鋼316L/IP67 | ||
| 電纜進線 | M M20x1.5 | N 2/1NPT |
| 現場顯示/編程 | A 帶 | X 不帶 |
| 纜(棒)長 | 4位數字(單位:mm) | |
注:本安型(Exia IIC T6)隻限用“A”或“B”電子組件及“A”或“G"型外殼；本安+船用↑許可證(Exia IIC T6)隻限用“A”或“B”電子組件及“G"型外殼<;本安+隔爆型(Exd [ia] ia IIC T6)隻限用“D”型外殼
ULS33 | ||
| 防爆型式 | P标準型(非防爆) | I本安型(Exia IIC T6) |
| C本安型+船用許可證(Exia IIC T6) | G本安型+隔爆型(Exd [ia]ia IIC T6) | |
| 探測組件型式/材料 | 同軸式/不鏽鋼316L | |
| 過程連接/材料 | GP螺紋G 1 2/1A | KP螺紋G2A |
| YP特殊定制 | ||
| 密封/過程溫度 | A Viton氟橡膠/-30...+150'C | B Ka1rez全氟化橡膠/-40…+150℃ |
| 電子組件 | A 4…20mA兩線制 | B 4…20mA HART兩線制 |
| C 4... 20mA/24V DC±10%, 220V AC±10%/四線制 | D 4...20mA/24V DC±10%, 220V AC±10%/HART四線制 | |
| 外克/防護等級(注) | A 鋁/IP6 | D 鋁兩腔/IP67 |
| G 不鏽鋼316L/IP67 | ||
| 電纜進線 | M M20x1.5 | N 2/1NPT |
| 現場顯示/編程 | A 帶 | X 不帶 |
| 纜(棒)長 | 4位數字(單位:mm) | |
注:本安型(Exia IIC T6)隻限用“A”或“B”電子組件及“A”或“G"型外殼；本安+船用許可證(Exεia IIC T6)隻限用“A”或“B”電子組件及“G"型外殼;本安+隔爆型(Exd [ia] ia IIC T6)隻限用(yònαg)“D”型外殼
ULS34 | ||
| 防爆型式 | P标準型(非防爆) | I本安型(Exia IIC T6) |
| C本安型+船用許可證(Exia IIC T6) | G本安型+隔爆型(Exd [ia]ia IIC T6) | |
| 探測組件型式/材料 | 纜式/不鏽鋼316L/PTFE | 棒式/不鏽鋼316L/PTFE |
| 過程連接/材料 | GP螺紋G 1 2/1A | KP螺紋G2A |
| NP螺紋1/2/1NPT | YP特殊定制 | |
| 密封/過程溫度 | A Viton氟橡膠/-30...+200℃ | B Ka1rez全氟化橡膠/-40…+200℃ |
| 電子組件 | A 4…20mA兩線制 | B 4…20mA HART兩線制 |
| C 4... 20mA/24V DC±0%, 220V AC±10%/四線制 | D 4...20mA/24V DC±10%, 220V AC±10%/HART四線制 | |
| 外克/防護等級(注) | A 鋁/IP6 | D 鋁兩腔/IP67 |
| G 不鏽鋼316L/IP67 | ||
| 電纜進線 | M M20x1.5 | N 2/1NPT |
| 現場顯示/編程 | A 帶 | X 不帶 |
| 纜(棒)長 | 5位數字(單位:mm) | |
注:本安型(Exia IIC T6)隻限用“A”或“B”電子組件及“A”或“G"型外殼；本安+船用許可(k₩ě)證(Exia IIC T6)隻限用“A”或“B”電子組件及“G"型外殼;本安+隔爆型(Exd [ia] i•a IIC T6)隻限用“D”型外殼
ULS35 | ||
| 防爆型式 | P标準型(非防爆) | I本安型(Exia IIC T6) |
| C本安型+船用許可證(Exia IIC T6) | G本安型+隔爆型(Exd [ia]ia IIC T6) | |
| 探測組件型式/材料 | 纜式/不鏽鋼316L/陶瓷 | 棒式/不鏽鋼316L/陶瓷 |
| 過程連接/材料 | GP螺紋G 1 2/1A | KP螺紋G2A |
| NP螺紋1/2/1NPT | YP特殊定制 | |
| 電子組件 | A 4…20mA兩線制 | B 4…20mA HART兩線制 |
| C 4... 20mA/24V DC±10%, 220V AC ±10%/四線制 | D 4...20mA/24V DC±10%, 220V AC±10%/HART四線制 | |
| 外殼/防護等級(注) | A 鋁/IP6 | D 鋁兩腔/IP67 |
| G 不鏽鋼316L/IP67 | ||
| 過程溫度/壓力 | A -200…+400℃/真空…+40bar | B-200…+400℃/真空…+40bar |
| 電纜進線 | M M20x1.5 | N 2/1NPT |
| 現場顯示/編程 | A 帶 | X 不帶 |
| 纜(棒)長 | 5位數字(單位:mm) | |
注:本安型(Exia IIC T6)隻限用“A”或“B”電子組件及“A”或“G"型外殼；本安+船用γ許可證(Exia IIC T6)隻限用“A”或“B”電子組件及“G"型外殼;本安+隔β爆型(Exd [ia] ia IIC T6)隻限用“D”型外殼
ULS36 | ||
| 防爆型式 | P标準型(非防爆) | I本安型(Exia IIC T6) |
| C本安型+船用許可證(Exia IIC T6) | G本安型+隔爆型(Exd [ia]ia IIC T6) | |
| 探測組件型式/材料 | 雙纜式/不鏽鋼316L/陶瓷 | 雙棒式/不鏽鋼316L/陶瓷 |
| 過程連接/材料 | GP螺紋G 1 2/1A | KP螺紋G2A |
| NP螺紋1/2/1NPT | YP特殊定制 | |
| 電子組件 | A 4…20mA兩線制 | B 4…20mA HART兩線制 |
| C 4… 20mA/24V DC±10%, 220V AC ±10%/四線制 | D 4…20mA/24V DC±10%, 220V AC±10%/HART四線制 | |
| 密封/過程溫度 | A Viton氟橡膠/-40...+150℃ | B Ka1rez全氟化橡膠/-40…+150℃ |
| 外殼/防護等級(注) | A 鋁/IP6 | D 鋁兩腔/IP67 |
| G 不鏽鋼316L/IP67 | ||
| 電纜進線 | M M20x1.5 | N 2/1NPT |
| 現場顯示/編程 | A 帶 | X 不帶 |
| 纜(棒)長 | 5位數字(單位:mm) | |
注:本安型(Exia IIC T6)隻限用“A”或“B”電子組件及“A”或“G"型外(×wài)殼；本安+船用許可證(Exia IIC T6)隻限用“A”或“B”電子組件及“G"型外♦(wài)殼;本安+隔爆型(Exd [ia] ia IIC T6)隻限用“D”型外殼。
