阻旋式料位開關
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
阻旋式料位開關産品簡介
适用于幾乎所有的物料，适合于高溫，壓力，粉塵，防爆等場合安裝簡便快捷，使用可靠
阻旋式料位開關用 途
UZK系列阻旋式料位控制器适用于工業生産過程中敞開容器內β料位的控制，當料位到達高、低極限位置時，控制∑(zhì)器的繼電器觸點輸出報警或控制信号。
控制器結構簡單，工作可靠，使用維修方便，是一種較理想的簡易料位控制儀表。
阻旋式料位開關特 點
馬達扭力可調整。
并有打滑裝置保護馬達特殊油封設計，具有雙層防塵。
防護等級：IP65
供電電源：220VAC 110VAC 24VA✘C 24VDC
觸點容量：5A125VAC 3A250VAC
機型齊全，伸出軸長度可調整，耐高(£gāo)溫350℃
防爆型 超小型 安裝有螺紋和法蘭
各種不同外形翼片，可供使用在不ε(bù)同場所
特殊規格也可配合客戶需求定制
阻旋式料位開關工作原理
儀表有同步電機翼片 過載檢測機構和微動開關等部分($fēn)組成。當被測物料上升時，翼片旋轉受到阻擋，使檢測機構作微量轉動，從而使撥動杆推動•微動開關動作，發出報警信号，切斷電機電源。
阻旋式料位開關 技術指标
| 技術指标 | 型 号 | ||
| UZK-02S | UZK-03S | UZK-04S | |
| 供電電源 | 220VAC 50Hz; 110VAC 50Hz; 24VDC; 24VAC | ||
| 測定粉體比重 | >0.5~0.9g/m3 | ||
| 觸點容量 | 250VAC 3A; 125VAC 5A | ||
| 介質溫度 | 普通型：-10-+80℃； 高溫型：≤+350℃ | ||
| 旋轉速度 | 2.5轉/分 | ||
| 測量範圍 | 固定安裝位置決定 | 1m~2m | 2m~3.5m 3.5m~5m 5m~7m |
| 安裝形式 | 螺紋或法蘭側壁水平安裝或頂部垂直安裝 | 螺紋或法蘭頂部安裝 | |
| 用途 | 上 下限報警 | 下限報警 | |
| 重量 | 約1.8kg | 約2.7kg | 3.6kg~5.4kg |
| 壓力 | 0.2~1MPa | ||
防爆型式：d II BT5
防護等級：IP65
安裝尺寸：螺紋 G 1 1/2”，
阻旋式料位開關 選型表格
| UZK- | 02S | 主要用于偶裝 | ||||||||
| 型 号 | 03S | 用于頂裝加長軸1-2mmm | ||||||||
| 04S | 用于頂裝加長軸2-7mm | |||||||||
規 格 | P | 普通型：-10-+80℃ | ||||||||
| S | 高溫型：≤350℃ | |||||||||
測 量 溫 度 | Y | 0.2Mpa | ||||||||
| H | 1Mpa | |||||||||
| 測量壓力 | N | 非防爆 | ||||||||
| D | 隔爆d II BT5 | |||||||||
| F | 粉塵 DIP DT T13 | |||||||||
| A | 220VAC 50Hz | |||||||||
| B | 110VAC 50Hz | |||||||||
| C | 24VCD | |||||||||
| D | 24VAC | |||||||||
| 電源電壓 | A | 鐮刀型 | ||||||||
| B | 小十字型 | |||||||||
| C | 方刀型 | |||||||||
| D | 十字加強型 | |||||||||
| E | 長方刀型 | |||||||||
| 翼片形式 | 1 | 螺紋安裝G1 1/2 | ||||||||
| 2 | 法蘭安裝 PN1.6 DN40 | |||||||||
| 安裝方式 | 1 | 加長轉動軸加保護管 | ||||||||
| 2 | 管式轉動軸 | |||||||||
| 3 | 擺動式轉動軸 | |||||||||
| 4 | 鋼纜式轉動軸 | |||||||||
| 轉動軸形式 | □□□□ | mm | ||||||||
| UZK- | □ | □ | □ | □ | □ | □ | □ | □ | □□□□ | |
注：特殊測量可定做
阻旋式料位開關翼片形式

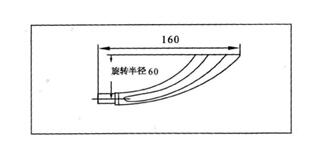

A型
鐮刀型，适用側裝的所有物料，
B型
小十字型：适用于頂裝小顆粒物料
C型
方刀型：适用頂裝小顆粒，也使用側裝大顆粒的，寬度W大(≈dà)于40時需要法蘭安裝
D型
十字加強型：适用頂裝大顆粒
E型
鉸鏈槳翼型，适用小顆粒，小比重，小口徑安裝
5結構尺寸

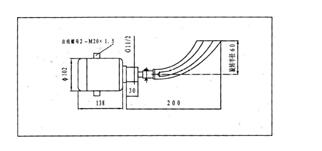

02型
當UZK-02側裝時，出線螺母必須處于水平，以避免雨水從出線螺母 處滲入表內損壞內部器件。
當UZK-02用于側裝測下料位時，應選C D E型翼片，當料位高于下®料位情況下出抖時，物料流動使用A型翼片有時會帶動控制器轉動∞發出虛假報警型号。選C D E型翼片時對稱分布，物料流動不會造成旋翼轉動。

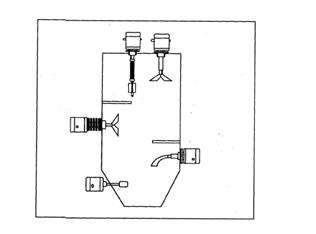

UZK-02既可側裝又可垂直安裝。不同的料位（包括比重大小顆粒大小），可選用(yòn•g)不同的翼片來達到用戶的要求。

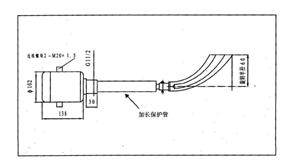

加長軸型
加長轉動軸長可選
03型管式
UZK-03适用于固體料位的檢測，頂部垂直安裝高料位中間适用✘(yòng)于固體料位的檢測，頂部垂直安裝，高料位中間狀态，或高料位檢測；
04型管式
用于固體物料的檢測，頂部垂直安裝，低料位檢測
03，04型擺式傳
擺式傳動軸組件（延長抽）有兩部分組成
（1）延長軸
（2）安裝在傳動軸上的連接彈簧，為了安裝測量槳葉，延長軸上面每隔100mm鑽一個孔，這樣在φ不同的插入長度上就可以安裝槳葉
03，04鋼纜式
鋼纜式傳動軸組件（鋼纜式軸）由四部分組成
（1）8mm直徑不鏽鋼纜，長度8m，
（2）寸套 （3）加緊環 （4） 配重
鋼纜式傳動軸組件L=2~7m,根據需要切斷至所需長度
高溫型
法蘭安裝

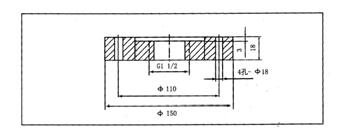

法蘭尺寸
蘭配合尺寸符合GB20592 PN1.6 DN40 法蘭A制造尺寸見圖
阻旋式料位開關安裝與使用注意事項
安裝事項

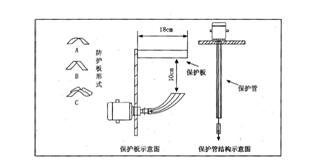

UZK 控制器在使用時，為了(le§)避免控制器的旋翼貨傳動軸被塊狀物料直接撞擊，當儀表側裝時，應在控制(zhì≈)器旋翼上方的容器壁上安裝防護闆，可用多種形式：A管的一部分截面&n bsp; B鋼闆 C角鐵。 當儀表在頂裝時，可在控制器的長軸外套裝保護管。或直接選用有(<yǒu)連接彈簧的擺動式傳動軸或鋼纜式傳動軸。
密度調整
密度調整彈簧的設定。密度調整彈簧有3個設定位置，僅在必需時進行調整（由內向外）內位置用于密度物(wù©)料中位置幾乎對所有物料都适用外位置用于粗大物(w↓ù)料出廠時設定在中間位置，用小鉗子來 調整彈簧。

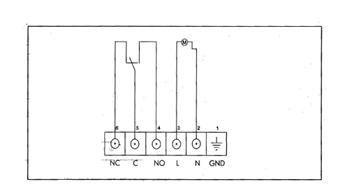

阻旋式料位開關接線端子圖
