超聲波液位計原理：
超聲波物位計的工作原理是由換能器(探頭)發出超聲波脈沖遇€到被測介質表面被反射回來。部分反射回波被同一換能器接收，轉換成電(↓diàn)信号。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能(↔néng)器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以§用公式表示:S=CxT/20
由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小φ段區域內的反射波與發射波重叠，無法識别，不能測量其距離值。這個區(≥qū)域稱為測量盲區。盲區的大小與超聲波物位計的型号有(y♥ǒu)關。

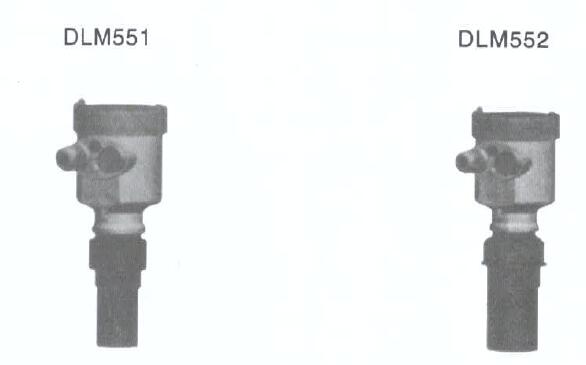

超聲波液位計特點：
由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，
超聲波物位計可以應用于各種複雜工況。
“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正确地确認真實回波，獲得準确的(de£)測量結果。
換能器內置溫度傳感器，可實現測量值的溫度補償。
超聲波換能器采用很佳聲學匹配之 技術，使其 發射功率能更有效地輻射出去，提高信号強度.從而實現(xi∏àn)準确測量。
2、超聲波液位計儀表概況
| 類型 | DLM551 | DLM552 |
| 應用 | 各類工業領域的液位測量，特别是水處理工業 | 各類工業領域的液位測量，特别是水處理工業 |
| 測量範圍 | 液體0.25…4m | 液體:0.4…8m |
| 過程連接 | G1/2/1A | G2A |
| 換能器外殼材料 | PTFE, PU/PC | PTFE、PU/PC |
| 過程溫度 | -40…70℃ | 一40…70t |
| 過程壓力 | -0. 2. .. lbar | -0.2. .. lbar |
| 信号輸出 | 兩線制，四線制4...20mA/HART | 兩線制/四線制4.. .20mA/HART |
| 類型 | 各類工業領域的液位測量 |
| 測量範圍 | 液體:0.5…15m |
| 過程連接 | 法蘭或吊架 |
| 換能器外殼材料 | PU/PC |
| 過程溫度 | -40…70℃ |
| 過程壓力 | -0. 2. .. lbar |
| 信号輸出 | 兩線制/四線制4.. .20mA/HART |
3、超聲波液位計安裝要求
基本要求：
換能器發射超聲波脈沖時，都有一定的發射開角。從換能器<下緣到被測介質表面之間，由發射的超聲波波束所輻射的區域內，不得有障礙物，因此安裝時(sαhí)應盡可能避開罐內設施，如:人梯、限位開關，加熱設備Ω，支架等。在這種情況下，安裝時須進行“虛假回波學習”。另外(™wài)須注意超聲波波束不得與加料料流相交。
安裝儀表時還要注意:很高料位不得進£入測量盲區;儀表距罐壁必須保持一定的距離;儀表的安裝盡可能使換能器的發射方向與液面垂直。安裝在防爆區Ω(qū)域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可("kě)安裝在有防爆要求的場合，儀表必須接大地。

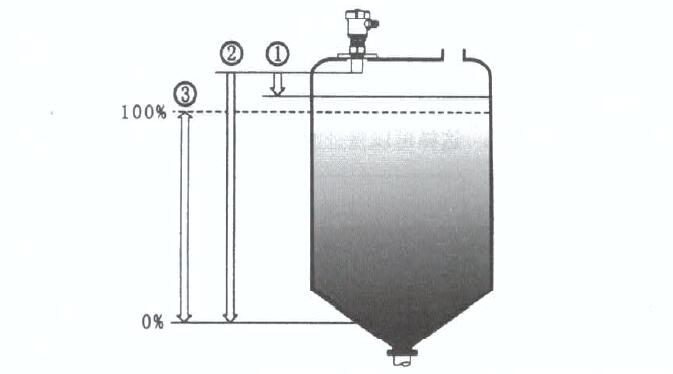

圖示說明：
測量的基準面是探頭的下邊緣。
1、盲區
2、空倉(很大測量距離)
3、很大裡程
注:使用超聲波物位計時，務必保證很高料位不能(★néng)進入測很盲區。
安裝位置：

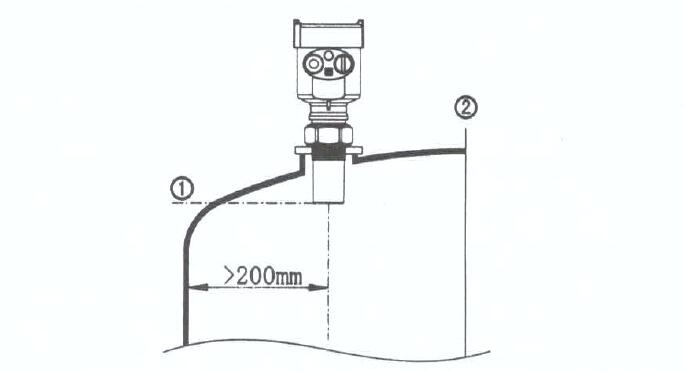

在安裝DLM551, DLM552的時候.注意儀表和容器壁至少保持200mm的距離。
1、基準面
2、容器中央或對稱軸

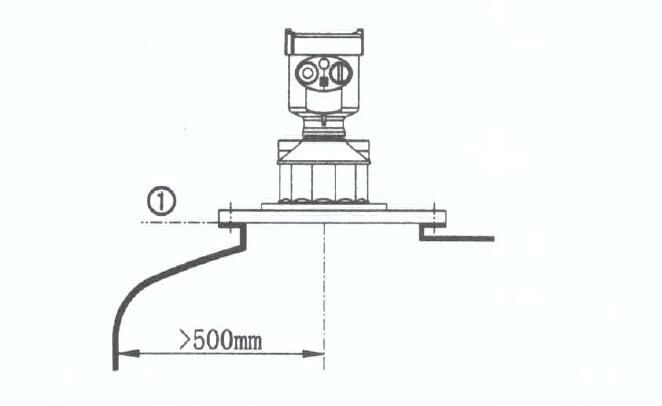

在安裝DLM553的時候。注意儀表和容器壁至少保持500mm的距離(l↔í)。
1、基準面

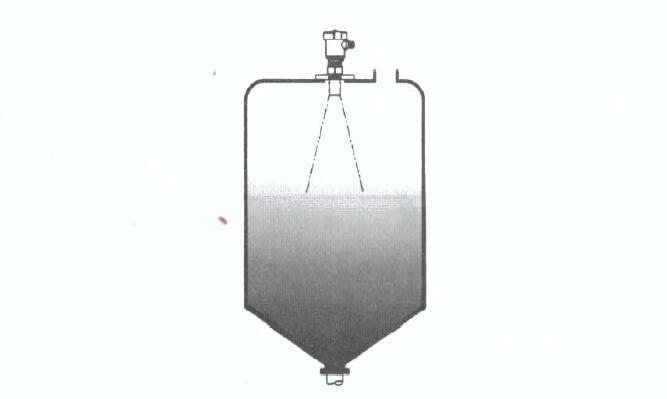

對于錐形容器，且為平面罐項，儀表的很佳安裝位置是容器 (qì)項部中央，這樣可以保證測呈到容器底部。

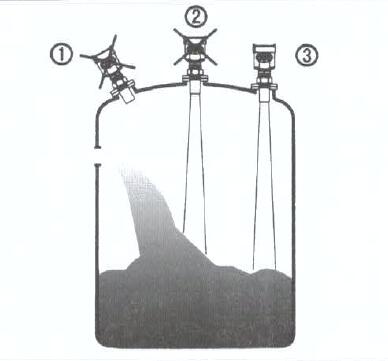

常見安裝位置的正誤
1、錯誤:換能器應與被測介質表面垂直。
2、錯誤:儀表被安裝在拱形或圓形罐項，會造成多次反射回波.在安裝時應盡可能避免。
3正确:

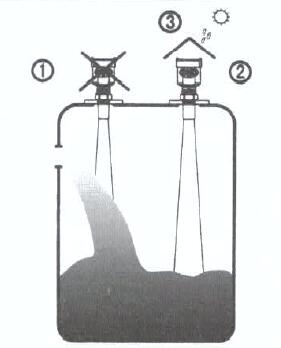

1、錯誤:不要将儀A安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。
2、正确注意:室外安裝時應采取遮陽、防雨措施。
超聲波液位計安裝方式說明

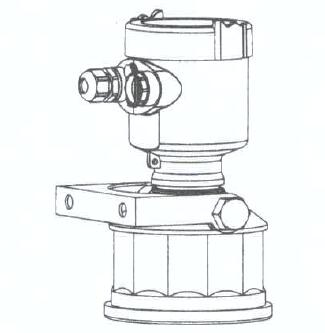

吊架式安裝：吊架式用于DLM 553的安裝。

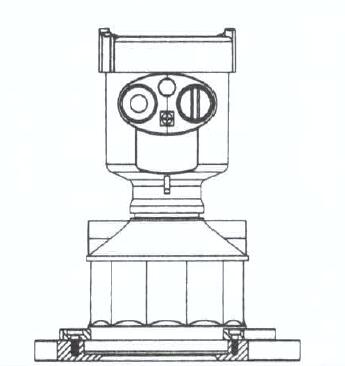

法蘭式安裝：法蘭式用于DLM553的安裝。

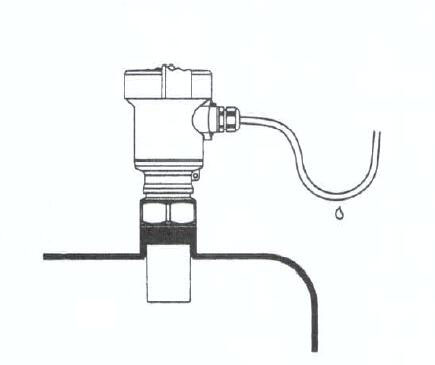

防潮：對于安裝在室外或潮濕室內及制冷或加熱的罐上的儀表，為了防潮，應¶擰緊電纜密封套.而且要在進線口處使電纜向下彎曲。如圖示:

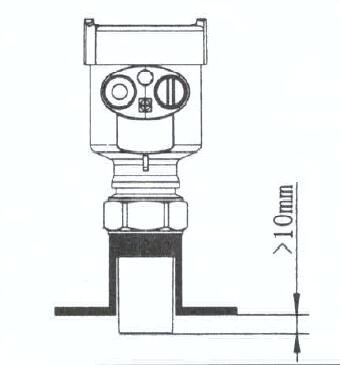

容器接管：容器接管的第度:必須保證探頭伸出接管至少10mmo

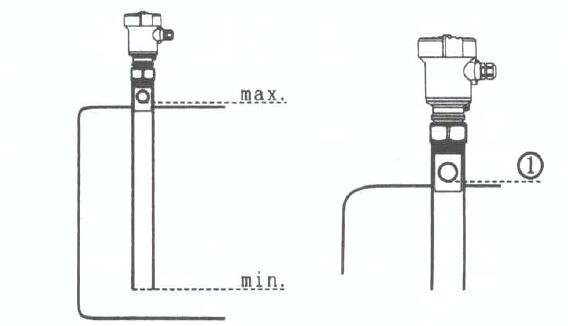

導波管安裝：使用導波管安裝(導波管或旁通管)，可以避免容器內障礙物、泡沫和空氣渦流對(du ì)測量的影響。
1、通空氣孔直徑5.. .10mm
如果DLM55X安裝在導波管內進行測量，導波管的直徑隻要大于換能器(探頭)的外徑即可(k®ě)(具體數據見:6結構尺寸)。在連接導波管的時候，必須防止大的δ(de)裂縫和焊縫。另外，必須進行“虛假回波學習”。
注:測很粘附性介質的時候，不能使用導波管安裝。
4、超聲波液位計電氣連接
供電電壓：4...2OmA/HART
（1）(兩線制)電源供電和電流信号共用一根兩芯線纜。具體供電電壓範圍參見技(j¶ì)術數據。
（2）對于本安型須在供電電源與儀表之間加一個(≠gè) 栅。
供電電壓：4...20mA/HART‘
（1）四線制)電源供電和電流信号各自分(f™ēn)别使用一根兩芯線纜。具體供電電壓範圍參見技$(jì)術數據。
（2）标準型儀表電流輸出可采用接地形式輸出。防爆型儀表電流輸出必須浮空輸出。儀表及接地端子應保證良好接地，通常接地可連接到罐的接地★點上，若是塑料罐則應接到鄰近的大地上。
連接電纜的安裝：
一般介紹：供電電纜可使用普通兩芯電纜，電纜外徑應為(¥wèi)S...9mm，以确保電纜入口的密封。如果存在電磁幹擾，建議使用屏蔽電(diσàn)纜。
4...20mA/HART(兩線制〕供電電纜可使用普通兩芯電纜。
4二20mA/HART(四線制)供電電纜應使用屏蔽電纜。
電纜的屏蔽和接線
屏獻電纜兩端均應接c在傳感器內部，屏蔽必須直接連接內部接地端子。外殼上的外(wài±)部接地端子必須連接人地。
如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通過一個陶瓷電∏(diàn)容(比如:1μF 1500V)接地，以抑制低頻接地電流，↑同時仍可以防止高頻幹擾信号。
接線方式：

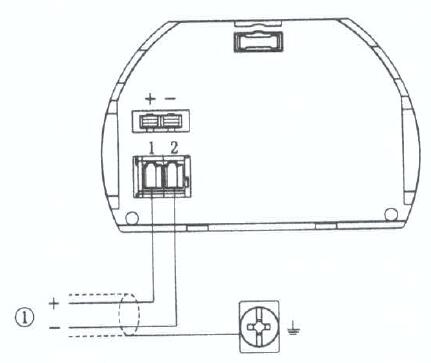

兩線
用于HART兩線制：1)供電以及信号輸出

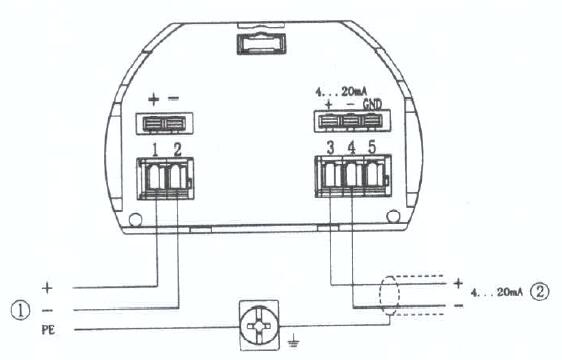

四線
用于HART四線制：1)供電
™ ₹; ∞; 2)信号輸出

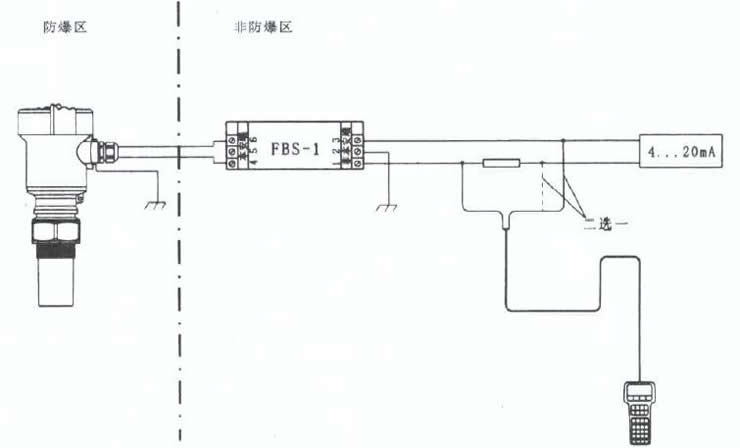

防爆鏈接：

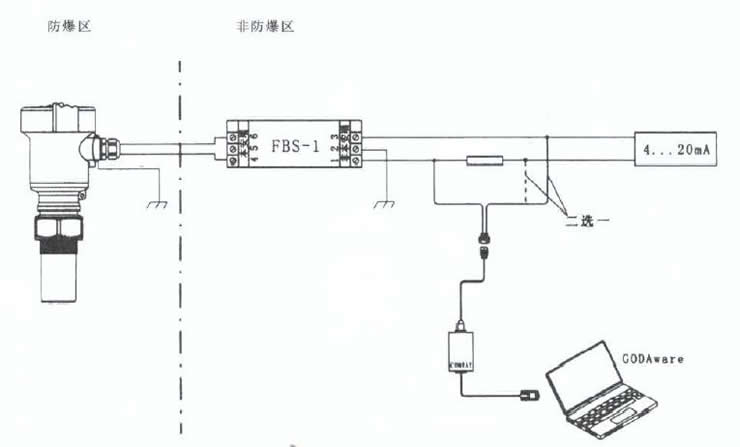

本産品的防爆形式為本質 型。防爆标志:Exia II B T6。本安型超聲波物位計采用鋁外(wà±i)殼材料，內部采用膠封結構。從而确保換能器和電路部分故障→時産生的火花不會洩放出來。産品适用于Exia IIB T6防爆等級以下可燃性介質的物位非接觸式連•續測量。
本産品使用時須用 栅供電。FBS-1 栅系本産品的關聯設備.™防爆形式為本質 型。防爆标志:[Exia] IIB，供電電壓24V Dc± 5%短路¥(lù)電流為100mA，工作電流4...20mA.
所有電纜均要采用屏蔽電纜，很大長度500米。分布電容<,0.1μF/Km,分≠布電感,<1mH/Km。超聲波物位計安裝時必須接大地。不得使用其它未經防爆檢驗的關聯設備。
采用GOADware調試物位計
采用HART手持編程器調試物位計
5、超聲波液位計儀表調試
調試方法：
DLM55X有三種調試方法:
（1）顯示l調試模塊
（2）上位機調試軟件GODAware
（3） HART手持編程器

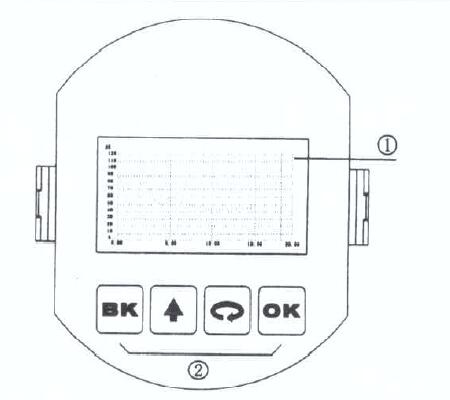

顯示/調試模塊：
ViewPoint是可以插接的顯示調試工具，在DLM55X上ViewPoin一可以以兩個角度±安裝(每次旋轉1800)。通過ViewPoint上的4個按鍵對儀表進行調試。調試菜單的語言可選。
調試後，ViewPoint一般就隻用于顯示，透過玻璃視窗可(<kě)以非常清楚地讀出測量值。

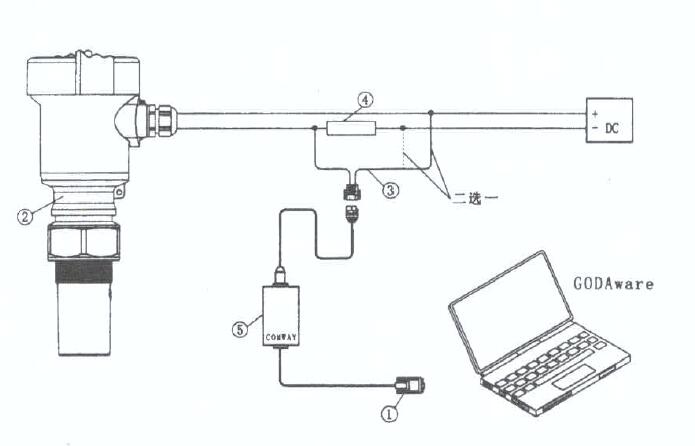

上位機調試：通過HART與上位機相連
1、 RS232連接電纜
2、 DLM55X
3、用于COMWAY變換器的HART适配器
4、 250歐姆電阻
5、 COMWAY變換器

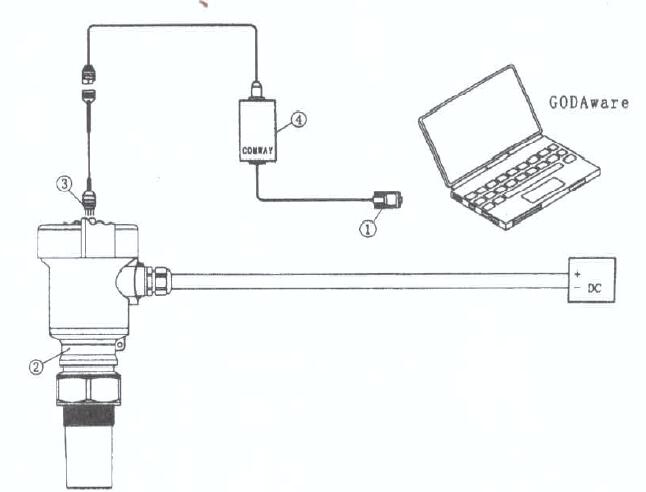

通過2C與上位機相連
1、RS232連接電纜
2、 DLM55X
3、用于COMWAY變換器的12C适配器
4 、COMWAY變換器

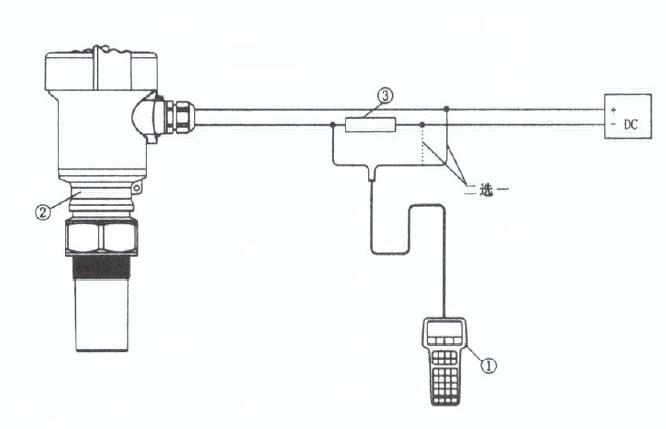

HART手持編程器：DLM55X可用HART手持編程器編程
1 、HART手持編程器
2 、DLM55X
3 、250歐姆電阻

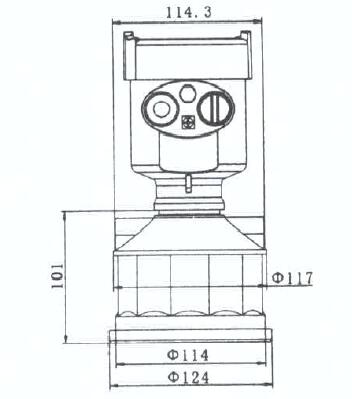

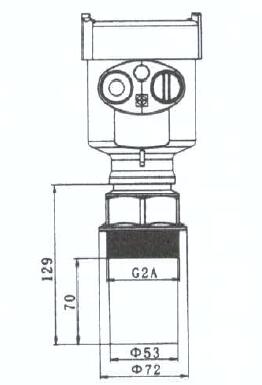

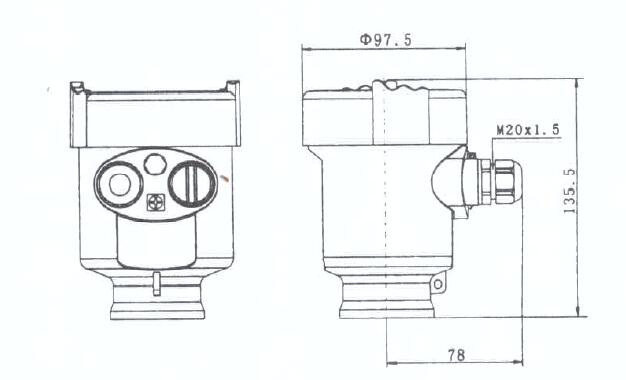

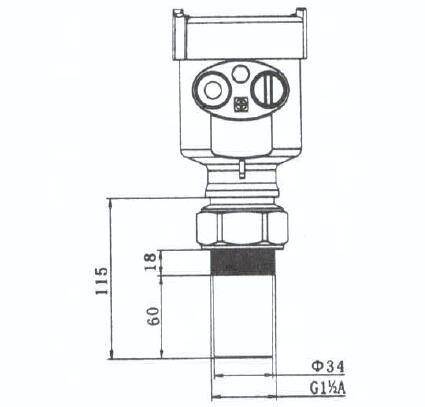

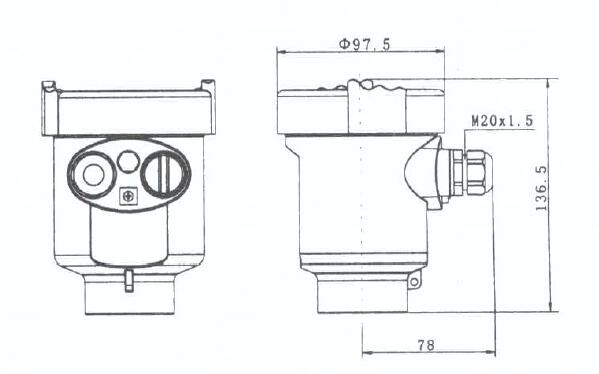

6、超聲波液位計結構尺寸(單位:mm)
外殼、材質:AL
材質:PBT-FR
DLM551
DLM552

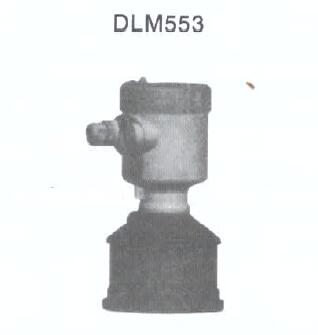

DLM553
| 技術參數 | |||
| DLM551和552 | 材料 | 過程連接DLM551 螺紋G12/12A | |
| 過程連接DLM552 螺紋G2A | |||
| 換能器 PTFE、PUIPC | |||
| 重量 | 1 .8...3.0 kg(取決于過程連接和外殼〕 | ||
DLM553 | 材料 &nbs≠p; &nb☆sp; | 吊架 不鏽鋼316L | |
| 換能器密封 矽膠 | |||
| 鎖緊法蘭 不鏽鋼316L | |||
| 外殼 塑料PBT-FR:鋁 | |||
| 外殼和外殼蓋之間的密封 矽橡膠 | |||
| 外殼上用于ViewPoint的視窗 聚碳酸酯 | |||
| 接待端子 不鏽鋼 | |||
| 重量 | 2 .7...5.0 kg‘取決于過程連接和外殼) | ||
| DLM55I和552兩線制 | 供電電壓 | 非防爆 16...36V DC | |
| 本安防爆 16...30V DC | |||
| DLM553兩線制 | 供電電壓 | 20..36V DC | |
| 功耗 | max.22.5ma | ||
| 允許紋波 | |||
| <100Hz…100KHz Uss<10mV | |||
| 四線制 | 供電電壓 | 24V DC110% | |
| 功耗 | max.4VA，2.1w | ||
| 輸出參數 | 輸出信号 | 4.__2.0mA/HART | |
| 分辨率 | 1 .65A | ||
| 故障信号 | 電流輸出不變:20.5mA; 22mA;，3.8mA | ||

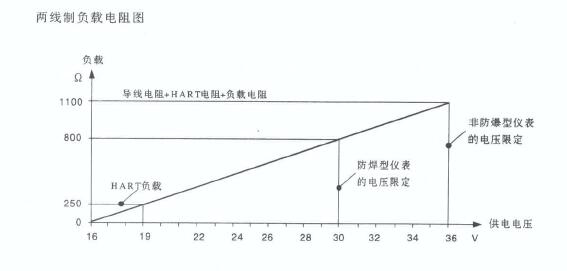

| 兩線制負載電阻 | 見下圖 | ||
| 四線制負載電阻 | 很大500歐姆 | ||
| 積分時叫 | 0.20秒，可調 | ||
| 特征參數 | ||
| 盲區 | 一DLM551 | 0.25m |
| 一DLM552 | 0.4m | |
| 一DLM553 | 0.5m | |
| 很大測t距離 液體 | 一DLM551 | 4m |
| 一DLM552 | 8m | |
| 一DLM553 | 15m | |
| 超聲波頻率 | 一DLM551 | 46KHz |
| 一DLM552 | 35KHz | |
| 一DLM553 | 35KHz | |
| 測量間隔 | >2秒(取決于參數設置) | |
| 調整時間” | >3秒(取決于參數設盆) | |
| 發射角 | 一DLM551和552 | 5.5℃ |
| 一DLM553 | 3℃ | |
| 顯示分辨率 | 1mm | |
| 精度 | 0.2%一0.5%(滿2程) | |
| 工作存儲及運愉溫度 | 一40. ..+70℃ | |
| 過程溫度(探頭部分的溫度) | -40，二十70t | |
| 一相對濕度 | <95% | |
| 一壓力 | 0.1MPa | |
| 耐振 | 機械展動IOM/S2 .10.一50Hz | |
| 電纜參數 | 1個M20XI.S電纜入口(電纜直徑5...9mm), | |
| 電纜入口1插頭 | 一個盲堵M20X1.5 | |
| 彈簧接線端T | 用于導線橫截面2.5mm2 | |
1)劇烈的物位突變後.給出正确物位麗要的時間。
8、超聲波液位計選型指南
DLM551 | ||
| 防爆 | P标準型(非防爆) | 一本安型(Ex is IIB T6) |
| 換能器材料l過程溫度/防護等級 | A PU/PC/一40...70℃/I P66 | B PTFE/一40…701/IP67 |
| 過程連接 | CP螺紋GI.認 | |
| 電子組件 | A 4二20mA兩線制 | B 4... 20mA/24V DCt10%四線制 |
| C 4二20mA HART兩線制 | D 4…20Ma/24VDVt10%/HART四線制 | |
| 外殼，防護等級 | S 塑料/IP66 | A 鋁/IP66 |
| 電纜進線 | M M20x1.5 | N 2/1NPT |
| 現場顯示/編程 | A 帶 | X 不帶 |
注:本安型隻可選“A”型外殼，及“A”或’'C'’電子組件。
DLM552 | ||
| 防爆 | P标準型(非防爆) | I本安型(Ex is IIB T6) |
| 換能器材料，過程溫度l防護等級 | A PU/PC/一40...70℃/IP66 | B PTFE/-40二70t/IP67 |
| 過程連接 | CP螺紋02A | |
| 電子組件 | A 4二2UmA兩線制 | B 4... 20mA/24V DC 110%四線制 |
| C 4... 20mA HAR‘一兩線制 | D 4... 20mA/24V DCt 10%/HART四線制 | |
| 外殼/防護等級 | S塑料/IP66 | A鋁/IP66 |
| 電纜進線 | M M20x1.S | N 2/1NPT |
| 現場顯示/編程 | A帶 | X不帶 |
注:本安型隻可選二“A”型外殼。及’'A'，或‘'C'，電子組件。
DLM553 | ||
| 防爆 | P标準型〔非防爆) | I本安型(Ex is IIB T6) |
| 換能器材料/過程溫度/防護等級 | A PU/PC/-40二70t/1P66 | |
| 過程連接 | FL法蘭 | OJ吊架 |
| 電子組件 | A 4...20mA兩線制 | B 4... 20mA/24V DCs10%四線制 |
| C 4... 20mA HART兩線制 | D4…20Ma/24V DC110%/HART | |
| 外殼/防護等級 | S塑料/IP66 | A鋁/IP66 |
| 電纜進線 | M M20x1.5 | N 2/1N PT |
| 現場顯示/編程 | A帶 | X不帶 |
注:本安型隻可選“A”型外殼及，“A”或“C”電子組件。
