QZD-1100電-氣轉換器
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
QZD-1100電-氣轉換器是電動單元組合儀表轉換單元中一(yī≥)個品種，接受的電動調節儀表給出的直流信号，按比例地轉換輸出20~100kPa氣動信号♣，作為氣動薄膜調節閥、氣動閥門定位器的氣動控制信号，也(y>ě)可作為氣動儀表的氣源，實質上它起到電動儀表與氣動儀表之間的信号轉換作用(Ωyòng)。
一、主要技術參數和性能
1.産品企業标準代号:Q/YXBM321
2.主要技術參數
輸入信号（mA DC） | 4～20 |
氣源壓力（MPａ） | 0.14 |
輸出壓力（KPａ） | 20～100 |
輸入阻抗（Ω） | 300±10Ω（普通型、隔爆複合型） 450±10Ω（本質 型） |
緣電阻（MΩ） | ≥20 |
輸出特性 | 直線 |
重量（㎏） | 5 |
注:輸入信号0一10 mA.DC可作特殊訂貨
3.主要性能指标
基本誤差：±1%
回差：1%
死區：0.4%
耗氣量：≤1000L/h（氣源0.14MPａ在平衡時）
傳送時間：≤4秒（管道內徑為φ4mm長度為60m）
4.接口、環境要求
氣管接口：M10×1
電纜接頭：M20×1.5
環境溫度：－25～55℃
相對濕度：5%～
二、防爆型式、适用範圍
結構型式 | 型号 | 防爆标志 | 适用範圍 |
普通型 | QZD一1100 | 無 | 沒有防爆要求的場所 |
隔爆增安複合型 | QZD一1100B一B | de II BT4 | 危險區域1區及1區以下的場所 |
本質 型 | QZD一1100A一B | ia II CT5 | 危險區域0區及0區以外的場所 |

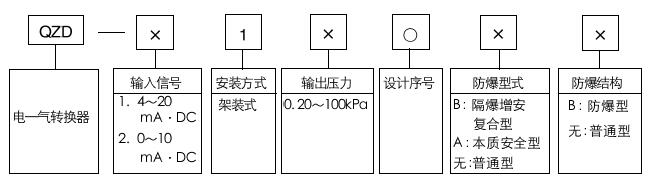

三、産品型号編制說明
四、外形尺寸、安裝方式

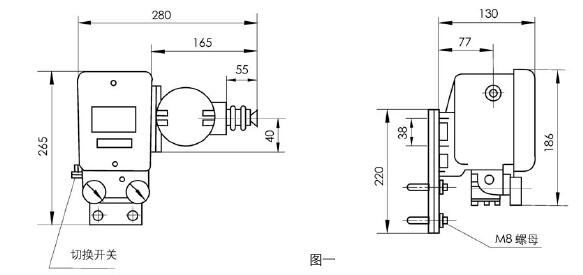

1. 外形尺寸(見圖一，單位:mm)
2.安裝方式

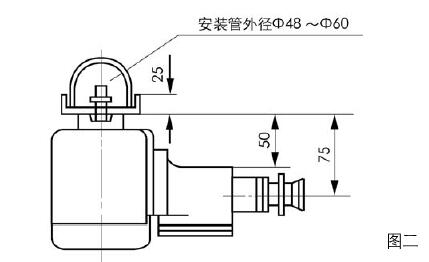

電—氣轉換器不直接安裝在調節閥上，而安裝在閥附近(γjìn)安裝架的中50管子上(見圖二)。
圖示尺寸單位為mm。
