ZPQ-01氣動閥門定位器

質量穩定：實行全過程質量監控，細緻入微，全方位檢測！

真品保證：正品保障，防僞标志

交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

021-56358670

産品說明

ZPQ-01氣動閥門定位器是氣動調節閥(薄膜式或活塞式)配套使用的産品。它接受調節儀表給出的(deε)氣信号，輸出氣壓信号控制調節閥的行程。定位器能改善氣動調節閥的工作特性，克服閥杆摩擦力和由≥于被調介質壓力變化引起的閥芯不平衡力，從而使閥門位置跟調節儀表的控制信号按比例變化，實現(x∑iàn)正确定位。此外，閥門定位器還具有下γ列用途:

1.提高氣動調節閥動作速度。

2.可改變氣動調節閥作用方式。

3.能實現分程操作。

4.可操作各種彈簧壓力範圍的氣動調節閥。

5.可配各種角行程調節閥。

一、主要技術參數和性能

1.産品企業标準代号:Q/YXBM633

2技術參數

型号	ZPQ－01	ZPQ－02
輸入信号（KPa）	标準信号：20~100
輸入信号（KPa）	分段信号：20~60、60~100
氣源壓力MPａ	0.14，0.26	0.35，0.55
所配執行機構	氣動薄膜式	氣動活塞式
行程範圍	直行程：10～60mm,(100mm作特殊訂貨)
行程範圍	角行程：50°，70°，75°，90°
輸出作用方式	單作用	雙作用
輸出特性	直線
重量	2.6kg
環境溫度	－25～55℃
相對濕度	5%～
氣管接口	M10×1
電纜接頭	F6×1
基本誤差%	±1	±1.5
回差%	1	1.5
死區%	0.4	0.6
耗氣量L/ｈ	<1500(氣源壓力140kpa)	<3600(氣源壓力500kpa)

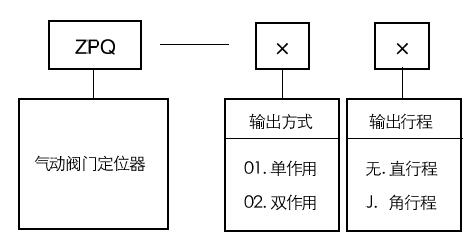

二、産品型号編制說明

三、外形尺寸、安裝方式

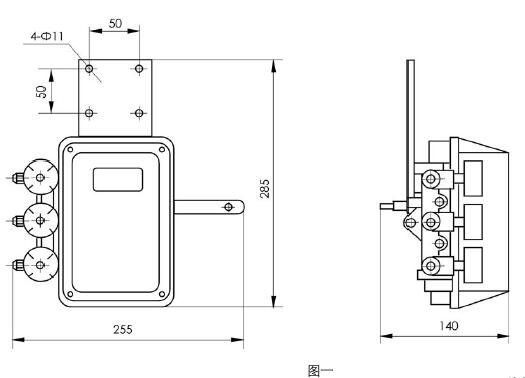

1.外形尺寸（見圖一、單位mm）

2.安裝方式

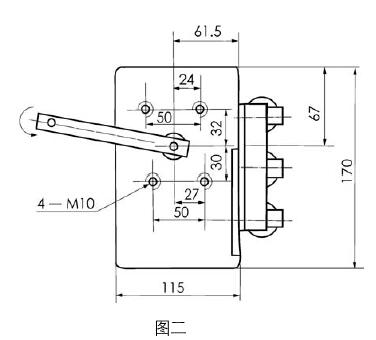

與ZMA/B-2~ZMA/B一6氣動薄膜執行機構配用時，利用(yòn§g)連接闆上水平方向的二個F11的孔(見圖一)。用二隻M10 x ™20螺釘擰入執行機構正面的專用螺孔，固定定位器。如與其他執行"(xíng)叽構相配，則使用安裝螺孔4-M10(見圖二)。圖示尺寸單位為mm。
