8200電-氣閥門定位器
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
8200電-氣閥門定位器是與氣動調節閥配套使用的儀表，系我廠&(chǎng)引進美國Masoneilan公司的産品。它接受電動調節儀表輸出4~20mA的(de©)直流電流信号後輸出一定的氣壓信号控制調節閥的行程，并通過反饋系統使行程與電流信号成比例變化§，從而保證閥門正确定位。
8200型電-氣閥門定位器根據爆炸危險場所電氣 規程的規定，按GB3836“爆炸'性環境用防爆電氣設備”标準的要求，設計成本質 型（防爆标志為ia II CT6）和(hé☆)隔爆型（防爆标志為d II BT4），分别适用于0區、1區、2區爆炸性環境。
8200型電-氣閥門定位器按結構分Ω(fēn)為杠杆式和凸輪式兩大類，分别配用直行程氣動薄膜式執行機構↑、∑F氣動執行機構和35002型偏心旋轉調節閥等，可以克服閥杆的摩擦力，消除調節閥的不平衡力影響，提高(gā o)閥的動作速度、提高閥杆的位移精度和實現分程控制，因此廣泛用(yò$ng)于石油、化工、冶金、電站和輕紡等工業部門的自控系統中。
一、主要技術參數
1、本産品企業标準代号：Q/YXBM805
2、技術參數
輸入信号（mA） | 标準信号：20~100 |
分程信号：4~12；12~20 | |
輸入阻值 | 250W±25Ω |
緣電阻 | ≥100MW |
配用執行機構 行程範圍 | 直行程：16mm~63.5mm， 角行程：50°、70° |
輸出作用方式 | 單作用 |
輸出特性 | 直線；等百分比 |
重量（Kg） | 1.5 |
3、主要性能指标
項目 | 技術指标 |
基本誤差 | ±1.0%(杠杆式) |
±1.5%(凸輪式) | |
回差 | 1.0%(杠杆式) |
1.5%(凸輪式) | |
死區 | 0.2% |
耗氣量 | 500L/h（标準狀态下，氣源壓力為0.14MPa時） |
4、接口、環境要求
氣管接口 | 1/4NPT |
電氣接線口 | M20×1.5(G1/2、1/2NPT) |
環境溫度 | -30℃~+70℃（标準型） -50℃~+60℃（低溫型） 0℃~+100℃（高溫型） |
二、産品編制說明

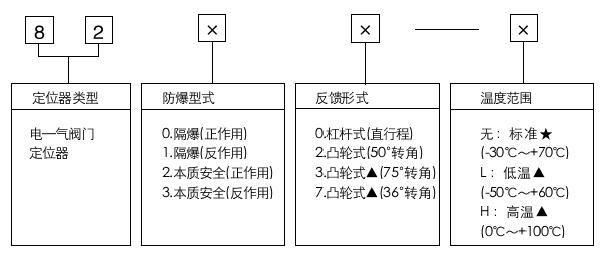

8200型電-氣閥門定位器按防爆型式、作用方式、反饋形式<等可分為不同形式的産品，其型号如下：
注：若用于溫度組别T6場合時，很高環境溫度不得超過+60℃；
需特殊訂貨。
