閥門定位器概述：
8200型電一氣閥門定位器是與氣動調節閥配套使用的儀表，系我廠引進美國Masoneilan公司的産品。它接受電動調節儀表輸出4-20mA的直流電流信号後輸出一定的氣壓信号控制調節閥的行程，并通過反饋系統使該行≈程與電流信号成比例變化，從而保證閥門正确定位。
8200型電一氣閥門定位器根據爆炸危險場(©chǎng)所電氣 規程的規定，按GB3836“爆炸性環境用防爆電氣設備”标準的要求，設計成本質 型(防爆✘标志為is日CT6)和隔爆型(防爆标志為dII日B★T4)，分别适用于0區、1區和2區爆炸性環境。
8200型電一氣閥門定位器按結構分為杠杆式和凸輪式兩大類，分别配用(yò÷ng)直行程氣動薄膜式執行機構、F「氣動執行機構和35&002型偏心旋轉閥等，可以克服閥杆的摩擦力，消除調節閥的不平衡力影響，提高閥的動作(z uò)速度、位移精度和實現分程控制，因此廣泛應用于石油、化工、冶金、電站(zhà∞n)和輕紡等工業部門的自動控制系統中。
一、主要技術參數和性能
1.産品企業标準代号:Q八XBM805
2.閥門定位器技術參數
| 輸入信号（Ma.DC） | 标準信号：4~20 |
| 分程信号：4~12；12~20 | |
| 輸入阻抗 | 250±25Ω |
| 緣電阻 | 3100MΩ |
| 輸出作用方式 | 單作用 |
| 輸出特性 | 直線、等百分比 |
配用執行機構 行程範圍 | 6mm~100mm9（直行程） |
| 36。、50。、75。 | |
| 重量 | 2.5 |
3.閥門定位器主要性能指标
| 項目 | 技術指标 |
| 基本誤差 | ±1.0%（杠杆式） |
| ±1.5%（杠杆式） | |
| 回差 | 1.0%（杠杆式） |
| 1.5%（杠杆式） | |
| 死區 | 0.2% |
| 耗氣量 | 500L/h（标準狀态下，氣源壓力為0.14MPa時） |
4.閥門定位器接口環境要求
| 氣管接口 | 4/1MPT |
| 電氣接口 | M20×1.5（或G2/1、2/1NPT） |
| 環境溫度 | -30℃~+70℃（标準型） -50℃~+60℃（低溫型） 0℃~+100℃（高溫型） |
二、閥門定位器防爆型式和适用範圍
8200型電，氣閥門定位器的防爆型式有兩種:隔爆型和本質 型，屬于工廠(chǎn•g)用的日類電氣儀表。
隔爆型定位器的爆炸性氣體混合物很大試驗 間隙為B級，允許的很高(gāo♥)表面溫度為1350C，即溫度組别T4，适用于日A, II B, T1-T4組别的1區與2區氣體爆炸危險場所。
本質 型定位器的爆炸性氣體混合物很小點燃Ω能量為19pJ，允許的很高表面溫度為850C，即溫度組别T6，适用↔于“A,“B，日C, T1-T6組别的0區、1區與2區所有氣體爆"炸危險場所。
本質 型定位器配用本質 型關聯設備LB928, LB828型、Z728型、M TL728型等齊納式 栅或KFD-CD-EX 1.32型隔離栅後，經 儀器儀表防爆 監督檢驗站(zhàn )聯合取證，可以達到本質 防爆要求。
本質 型定位器的外接導線或電(diàn↑)纜允許分布電容CP值參見 栅使用說明書，允許分布電感
LP≤lmH。
三、産品型号及編制說明

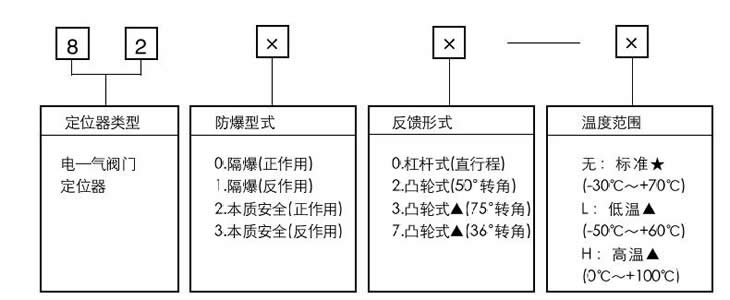

8200型電一氣閥門定位器按防爆型式、作用(yò←ng)方式、反饋形式等可分為不同型式的産品其型号如下:
注:★若用于溫度組别T6場合時，很高環境溫度不(b♣ù)得超過+600C;
▲需特殊訂貨。
四、閥門定位器外形尺寸及安裝方法
1.外形尺寸

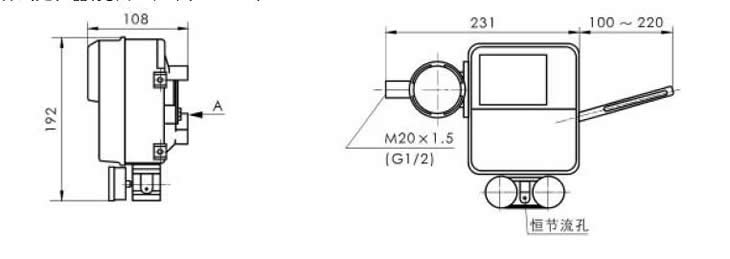

▲杠杆式定位器(見圖一，單位:mm)

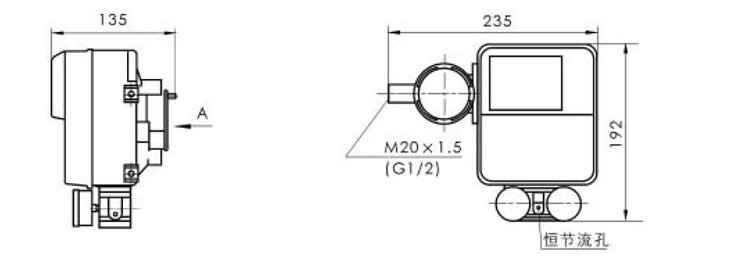

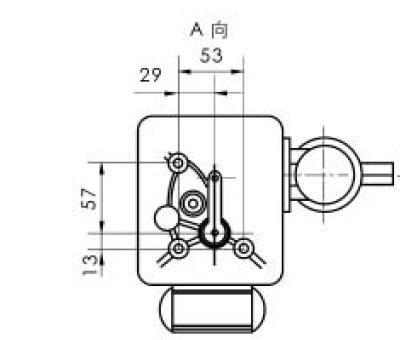

▲凸輪式定位器{見圖二，單位:mm)
2.閥門定位器安裝方法

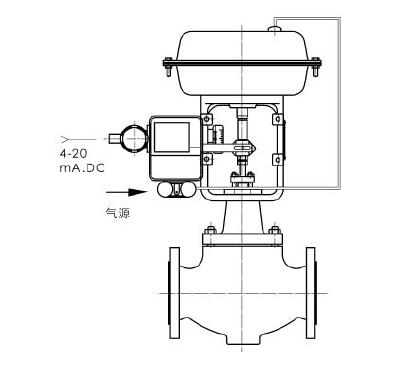

▲杠杆式定位器與直行程氣動薄膜執行機構的安裝(見圖三)
