有紙記錄儀
您現在的位置： 上海喬嶺儀器儀表有限公司 > 産品中心 > 記錄儀 > 有紙記錄儀
XJGA系列中型智能圓圖數顯記錄調節儀
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
XJGA系列中型智能圓圖數顯記錄調節儀是目前新一代的智能化儀表，由于把目前國際上≥(shàng)很新科技術，巧妙地應用于本儀表中,從(cóng§)而解決了智能儀表長期存在的高價格問題，本儀表有(yǒu$)極高的價格性能比。本儀表采用具有國際水平的™(de)的開關電源，在抗各種電源幹擾方面有了很大提高，且能在交流電壓波動極寬£的地區正常工作，儀表結構采用積木形式，改變了傳統制造工藝，使儀表構件減少(shǎ→o)，從而提高了儀表的可靠性，本儀表除了傳統的記錄功能外，增加了 (le)數字顯示使儀表的測量值一目了然。該儀表使用面廣，可供冶金、化工、石油和電站(∞zhàn)……等工礦企業及科研單位作自動測量記錄或調節各種參量用。其特點如下：
●适用于目前任何一種新舊标準和國際标準，同時(shí±)還适合用非标的熱電偶，熱電阻等傳感器。同時也同時↓也适用于任何一種濕度、壓力、流量、液位、稱量等傳感器或變送器及任何一種标準或非标準ε電壓或電流。
●全自動數學冷端補償。
●自動穩定系統。
●先進的數字化調校及設定系統，完全革除了電位器等調整器件，使儀表在精度、抗震、穩定性、可(∞kě)靠性方面都得到根本改善。
●為适應國內外的特殊環境，本儀表采用具有國際水平♠開關電源，在抗各種電源幹擾的方面有了很大提高，且能在交流86-264伏極寬的電(d'iàn)壓範圍內正常工作。
●儀表結構采用高科技整體固化形式，改變了傳統的拼接工藝，式儀表構件減少到(dào↕)很低限度，且吧大圓（XBJ系列）及新、老中圓（XZE.EGS.X↔GJ系列）等四大系列的圓圖記錄儀額度全部優點、規格、品種及三種安裝孔尺寸（260×260；280×280；378π×378）溶集于XJGA系列中，用戶可不更換原有的控制屏幕，不改變原有的安裝開孔尺寸，就能(★néng)使用很新潮的XJGA系列智能圓圖數顯記"錄（調節）儀。
●本儀表除了傳統的記錄功能外，增加了數字顯示，使儀表的測量值一目了然。
●本儀表備有直流24V電源輸出，可供各種變送器使用。
●本儀表屬智能傻瓜型。操作與維修參閱使用說明書後邊知(zhī&)。無需進行專業培訓。
□ 主要技術指标
儀表精度：數顯0.5﹪±1個字；記錄±1.0﹪
顯示方式：4位0.8時，LED數字顯示
記錄有效寬度：87.5㎜
行程時間：≤5秒
走紙速度：24小時/周
設定範圍：全量程0～100﹪
設定精度：0.5﹪
輸出接點容量：交流220V1A（交流無感負載） 直流50V1A（純阻負載）
工作環境：溫度0～50℃ 相對濕度≤90﹪
電源電壓：交流AC220V（＋10～－20）﹪ 50Hz±5﹪
消耗功能：≤18VA
儀表重量：≤8㎏
外形尺寸：288×288×180㎜
表盤開孔尺寸：260×260㎜
（開孔尺寸280×280；378×378㎜配有附件均能安裝）
□ 型号與規格
說明 | 型号 | 品種 |
XJGA－□□□□ | ||
記錄數字方式 | 1 | 單筆記錄，一點測量數字顯示 雙筆記錄，二點測量二點同時數顯 |
傳感器 | 1 2 3 4 | 熱電偶 熱電阻 mV：V mA |
控制方式 | 0 1 2 | 不帶控制 三位 時間比例 |
輸出方式 | 0 1 | 不帶輸出 DC 24V |

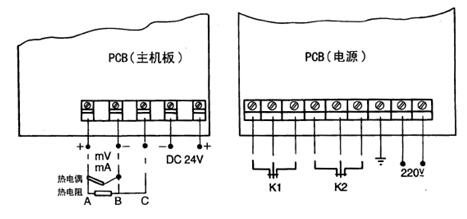

□ 接線端子圖
· 打開儀表門及搖架見下圖：

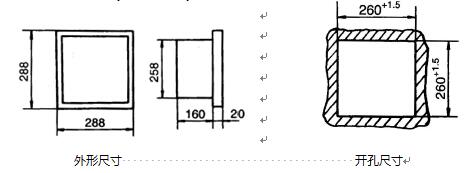

□ 外形及開孔尺寸：（單位：mm）
