XBJ系列大型圓圖自動平衡記錄（調節）儀

質量穩定：實行全過程質量監控，細緻入微，全方位檢測！

真品保證：正品保障，防僞标志

交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

021-56358670

産品說明

XBJ系列大型圓圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、、化工&(gōng)、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，©指示和記錄。

●本系列儀器表性能可靠，使用方便。

●記錄紙沒24h更換一次，便于質量分析和保存。

●本系列儀表式單筆連續記錄，全行程時間為5秒。結構簡單，便于維護和檢修。

●儀表标尺刻度為742mm，分辨率高。

□主要技術指标

電源：220V　50Hz

工作環境條件：溫度：0～50℃

&nb<sp; &γnbsp;相對濕度：10%～90%

指示基本誤差：±0.5%

記錄基本誤差：±1.0%

回差：0.25%

消耗功率：＜40W

記錄紙有效寬度：110mm

标尺刻度長：742mm

重量：＜23kg

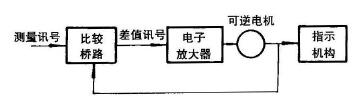

□原理框圖

□型号表示

□□□□—□□□

□産品類别	X)顯示儀表
□産品名稱	W)電位差計 Q)平衡電橋
□□産品特征	BJ大型圓圖
□指示形式	1)單針式單筆 4)電動連續式PID調節 8)電動斷續式PID調節
□□附加裝置	00)無附加裝置 01)表面定值電接點 02)表內定值電接點 08)程序控制 09)程算裝置 21)時間比例

□ 型号規格

本系列儀表，配各種附加裝置，不僅對被測信号進行自動測量、指示和記錄，還(→hái)能實現自動控制和調節。

型号規格如下：

型号	記錄點數及其附加裝置	規格
XWBJ-100 XQBJ-100	單筆	全行程時間不大于5s 記錄紙速度1周/24h

XWBJ-101 XQBJ-101	帶表面定值	電接點2個或4個，其容量為DC 30V 0.5A（電阻性）≤ AC 220V 1A（電阻性）記錄紙速度1周/24h 控制精度為±1%

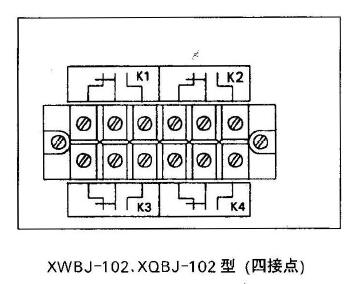

XWBJ-102 XQBJ-102	帶表內定值

XWBJ-121 XQBJ-121	帶時間比例裝置	比例帶：2-20%連續可調動作周期：10-100s連續可調控制精度：±1% 記錄紙速度：1周/24h

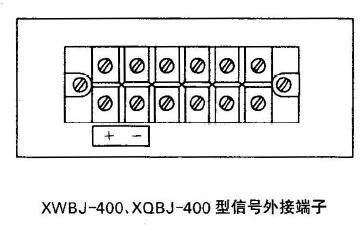

XWBJ-400 XQBJ-400	電動連續式 PID調節	單點，記錄紙速度1周/24h 輸出DC 0-100mA 負載電阻0~3kΩ輸入表內發訊設定範圍：（P)0- （I)0-10min(D)0-5min (I)作用區設定範圍（ARW）0~±25%

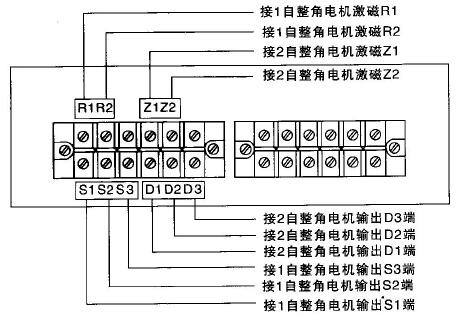

XUB-100	物位指示記錄	指示基本誤差：±2.5% 記錄基本誤差：±3% 測量範圍0~5m 指針轉角：315° 記錄紙速度：1周/24h

□測量範圍

●電位差計的分度和測量範圍

傳感器種類	分度号	測量範圍
鎳鉻-康銅	E	0-300℃
		0-400℃
		0-600℃
		0-800℃
		200-600℃
		400-800℃
鎳鉻-鎳鉻	K	0-300℃
		0-600℃
		0-800℃
		0-1000℃
		0-1300℃
		400-800℃
		500-1000℃
		600-1200℃
鉑铑10-鉑	S	0-1400℃
		0-1600℃
		600-1600℃
鉑铑30-鉑铑6	B	0-1600℃
		0-1800℃
	F1	400-1000℃
		600-1200℃
透鏡式輻射傳感器	F2	700-1400℃
		900-1400℃
		900-1800℃
		1100-2000℃
		1200-1800℃
直流電動勢	mV	0-10
		0-20
		0-50
		0-100
		‐1-4
直流電流	mA	0-10
		4‐20

□平衡電橋和分度和測量範圍

變送器種類	分度号	測量範圍
銅熱電阻	Cu50 (R0=50Ω)	0-50
	Cu50 (R0=50Ω)	0-100
	Cu100 (R0=100Ω)	0-150
		‐50-50
		‐50-100
鉑熱電阻	PT100 （R0=100Ω	0-50
		0-100
		0-150
		0-200
		0-300
		0-400
		0-500
		200-400
		200-500
		‐50-50
		‐50-100
		‐100-50
		‐100-100
		‐150-150
		‐200-50
		‐200-500
