相序指示器
您現在的位置： 上海喬嶺儀器儀表有限公司 > 産品中心 > 電流表電壓表 > 相序指示器
相序指示器
質量穩定：實行全過程質量監控，細緻入微，全方位檢測！
真品保證：正品保障，防僞标志
交貨快捷：先進生産流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56358670
産品說明
相序指示器特性：
用于三相電網的相序指示
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
工作電壓（相-相）：190～440Vac
頻率：50….60Hz
電源消耗：≤2VA
相序指示器 産品分類
| 産品型号 | 外形尺寸（A×B×C） | 開孔尺寸 | 重量 |
| Q96-PS | 96×96×80 | 92+0.5×92+0.5 | 0.4 |
| Q72-PS | 72×72×80 | 68+0.5×68+0.5 | 0.3 |

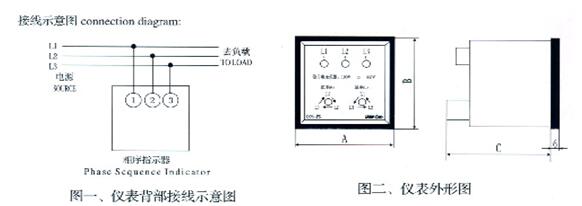

相序指示器接線示意圖
相序指示器使用說明
1． 用戶在使用本産品時，應按照圖一所示正确接線；
2． 當接通電源後，各相所對應的指示燈點亮；如€有缺相時對應此相的指示燈會熄滅，且正序與逆序指示燈同時點亮。
3． 當接入相線為正序時，正序指示燈點這；反這，則逆序指示燈點亮；

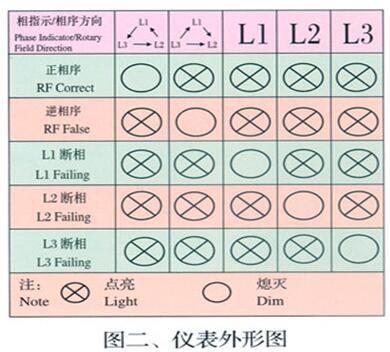

4． 各指示燈關系見表
