壓力變送器帶遠程密封時如何計算壓力和密度

發表時間：2022-12-05 11:08:41【小中大】

夾心式設計的遠距離密封件安裝在測量點的連接法蘭和模拟'法蘭之間。法蘭設計的遠程密封件直接安裝在測量點的連接法蘭上。必須注意模拟法蘭或帶法蘭的遠(yφuǎn)程密封件的各自壓力等級。

當我們選擇壓力變送器并安裝在連接法蘭的下方（對于差壓變送器，應安裝在下部連接法蘭的下(xiàΩ)方）。此布置必須在低壓範圍內使用。

在高于大氣壓的壓力下進行測量時，也可以将壓力變送器安裝在連接法蘭的上方。

遠程密封件和壓力變送器之間的毛細管應盡可能短(§duǎn)，以獲得良好的傳輸響應。

測量範圍偏移

如果使用兩個遠端密封件進行測量時兩個連接法蘭γ之間的高度不同，則遠端密封件毛細管的注油會産生額外的壓差。這☆(zhè)會導緻測量範圍偏移，在設置壓力變送器時必須考慮這一點。

如果遠程密封件與變送器的安裝高度不同，則在将遠​(yuǎn)程密封件與變送器結合使用時，測量範圍也會(∑huì)發生偏移。

壓力變送器輸出

如果封閉容器中的液位，分離層或密度增加，壓差和壓力變送器的輸出信号也會增加。

對于差壓和輸出信号之間的反比關系，SITRANS P（變送器）的量程起始值和滿量程值必須互換。

對于開放式容器，通常将升高的壓力分配給增加的液¥位，分離層或密度。

環境溫度的影響

應避免各個毛細管之間以及各個遠端密封件之間的溫差。測量裝置區域內的溫度變化會(γhuì)導緻填充液體積發生變化，從而導緻測量誤差。

筆記

為了測量分離層，必須将分離層置于兩個插口之間。另外，您還必須确保容器中的水(s₹huǐ)平面始終位于頂部插頭上方。

測量密度時，請确保介質水平保持恒定。該高度應在頂部插頭上方。

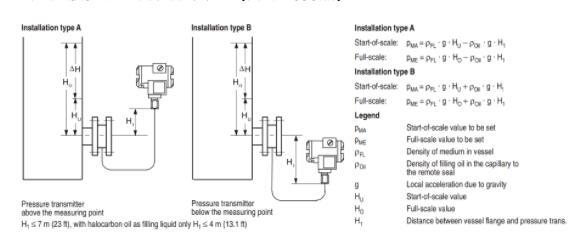

下圖顯示了使用遠程密封式壓力/差壓變送器對開式和密閉€式儲罐進行不同測量（例如液位，分離（界面）和密度測量）的計算公式。

在下圖中：P MA和P ME隻是發送器的LRV和URV 。

壓力和液位測量的安裝類型（開放式容器）
