級聯溫度控制系統中控制器的動作分析

發表時間：2022-12-05 10:57:53【小中大】

解釋此級聯溫度控制系統的操作：

級聯溫度控制系統

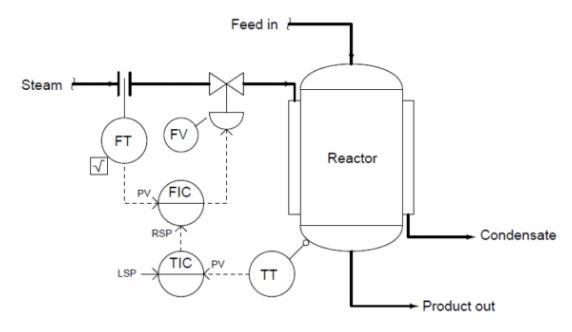

級聯控制系統（也稱為二元控制系統）具有兩個控制“循環”功能：主控和從屬（&分别稱為主回路和從回路）。确定此溫度控制系統中的主回‍路（主回路）和從回路（次回路），并确定應 先調節哪個₹(gè)回路（以及原因！）。

此外，假設采用直動式變送器和空氣打開閥，則為每個回路确定适當的控制(∑zhì)器動作。用“ +”和“-”符号注釋此圖，以顯示PV和SP對每個控制器的‌影響，并說明這些符号如何幫助您分析控制(zhì )器的動作。

回答：

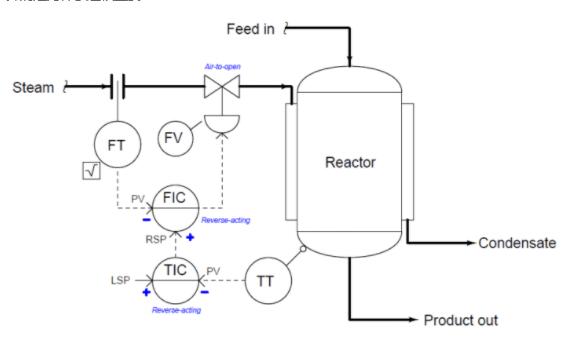

溫度控制器（TC）為流量控制器（FC）提供“遠程”設定點，該設定點可對流量控制閥（FπV）進行節流，以達到所需的蒸汽流量。

主（主）=反應器溫度

從站（次級）=蒸汽流量

調整級聯循環時，在嘗試調整主循環之前，應始終确保對從循環進行了适當的調整。我會讓你弄清楚為什麽這(λzhè)很重要！




用于确定級聯控制系統中必要的控制器動作的有用(yò∑ng)的問題解決策略是用三角形運算放大器符号代替控制(z≈hì)器的ISA标準的“氣泡”符号，并在輸入端加上“ +”和“-”符号↕。

每個“運算放大器”控制器的一個輸入将是PV，而每個“運算(suàn•)放大器”控制器的另一個輸入将是SP。所有<運算放大器的反相和同相輸入标準有助于提醒您環路σ(lù)控制器的PV和SP輸入始終會對輸出信号産生相反的影響。

因此，在級聯控制系統中确定必要的主控制器和從控制器動作的有用策略是(βshì)将控制器的“氣泡”重新繪制為運算放大器符号，并分别用(yònφg)“ +”和“-”标記分别表示同相和反相輸入。

由于所有PID控制器均具有PV和SP輸入，并且這些輸入始終對輸出信号産生相反的影γ(yǐng)響，因此“ +”和“-”的運算放大器約定非常适用于描述任何PID控制器的(d"e)動作。如果運算放大器控制器上的PV輸入必須為同相（“€ +”）以實現環路穩定性，則該控制器必須為正作用。

如果運算放大器控制器上的PV輸入必須為反相（“-”）以實現環路(lù​)穩定性，則該控制器必須為反向動作。

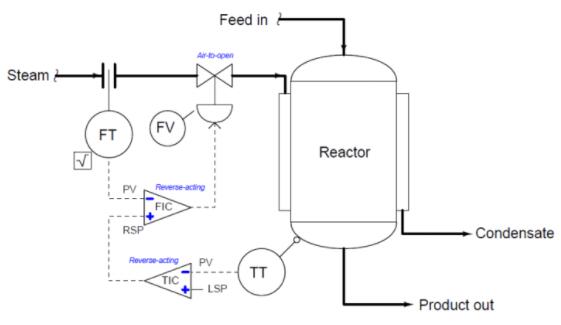

下圖顯示了如何在同一級聯的流量/溫度控制系統中使用(yòn☆g)運算放大器符号表示控制器動作：


請注意，它始終是我們用“ +”或“-”符号标記的控制器的輸入，而不是控制器的(d™e)輸出。

給您的問題：

調整每個回路控制器（TIC，FIC）時，應使用另一(y§ī)個控制器做什麽？另一個控制器應該處于自動模式還&(hái)是手動模式，為什麽？

假設控制閥從空開切換到空關。主控制器和從>控制器的動作是否都需要逆轉，還是♦(shì)隻需要其中一個控制器？如果隻是一個，哪個♥(gè)？

标識此過程中任何未通過級聯控制糾正或補償的負載。
